MWS2-24TN/RN-H1耐熱配導管型 MWS2-24TN/RN-H2.H3耐熱型
MWS2-24TN/RN-G螺紋連接型
應用行業
垃圾、石灰、沙礫等，粉、粒、塊狀物的位置檢測。
工作原理

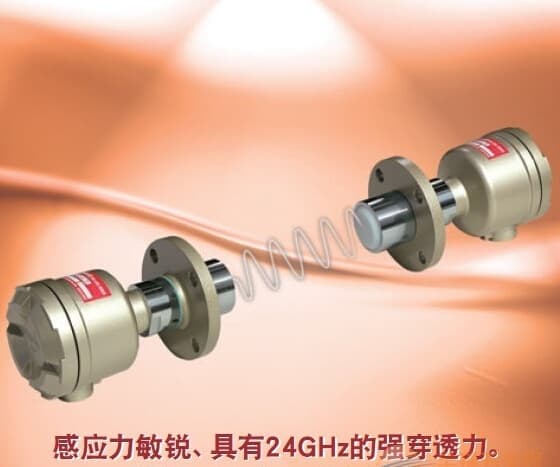

MWS2-24TN/24RN型對面安裝微波式物位開關，是由發信器（MWS2-24TN）發射24GHz的微波，隨后接收器（MWS2-24RN）將其接收，并同時輸出開關信號。
當發信器與接收器之間有被測物，將微波阻擋反射、吸收，而不等到達接收器時機器向外界輸出開關信號。
三、技術參數
電源：105VAC/210VAC ±10% 50/60Hz
頻率：24GHz
距離設定：通過切換RABGE SW的DIP開關進行距離設定
|
DIP開關 |
設定距離 |
|
1 |
15M |
|
2 |
25M |
|
3 |
30M |
輸出接點：SPDT 250V AC 5A
延時功能：10秒可調
功率：發信器2V A 接收器5V A
環境溫度：-20℃～+60℃
防護等級：IP66
重量：發信器1.80kg 接收器1.85kg
法蘭連接：JIS5K K0A(AC)
