二、TMC-GZ 太陽能抗機械沖擊測試儀 執行標準
1、GB/ T 19141-2011 家用太陽能熱水系統技術條件
2、GB/ T 6424-2007平板太陽能集熱器技術試驗方法
3、GB/T 17581-2007全玻璃真空管太陽能集熱器試驗方法
4、GB/T 17049-2005全玻璃真空太陽集熱管測試技術參數要求，測試真空管和毛坯管的抗機械沖擊
5、GB/T 19775-2005玻璃-金屬封接式熱管真空太陽集熱管

三、技術參數
（一）標準型
試驗時裝樣品放在V型支座上，開啟電磁鐵，將沖擊鋼球放置于電磁鐵上，啟動測試按鈕，鋼球落下，沖擊樣品,檢查樣品破壞情況。
1、V型支承塊距離：500mm。
2、V型塊寬度：120mm，可夾持φ100mm樣品管。
3、V型塊水平：設備水平可調節使兩V型承塊水平差小于1mm。
4、支承墊厚度：5mm。
5、支承墊材料：聚氨酯（承墊配多套，且為可拆卸式，以便變形后更換）
6、鋼球直徑：Sφ30mm。
7、鋼球數量：2個。
8、升降機構：0-2000mm( 可調)
9、鋼球吸持方式：直流電磁鐵或手動式，磁鐵可前后調節，方便對準樣品管直徑中心。
10、沖擊臺配沖擊防護罩，防護罩采用有機玻璃制作玻璃罩兩側開長槽，頂部開φ50mm落球孔。以便于測試全玻璃真空管太陽能集熱器。

（二）專業型

本裝置有先進的、高精度電動滑臺、鋁合金支架、直線位移傳感器、位移顯示測控儀，電機調速儀及鋼球吸引電磁鐵等組成，本裝置具有自動清零，自動升至要求的高度，自動停止；可靈活設置測試高度，具有手動和自動控制功能。具有外形美觀，實用。

試驗時裝樣品放在V型支座上，開啟電磁鐵，將沖擊鋼球放置于電磁鐵上，啟動測試按鈕，鋼球落下，沖擊樣品，檢查樣品破壞情況。
1、V型支承塊距離：500mm。
2、V型塊寬度：120mm，可夾持φ100mm樣品管。
3、V型塊水平：設備水平可調節使兩V型承塊水平差小于1mm。
4、支承墊厚度：5mm。
5、支承墊材料：聚氨酯（承墊配多套，且為可拆卸式，以便變形后更換）
6、鋼球直徑：Sφ30mm。
7、鋼球數量：2個。
8、電動升降機構：由電動滑臺、電機及減速機等組成；行程0-1000mm(可調)
9、直線位移傳感器：精度：0.04%FS；量程：1000mm。
9、鋼球吸持方式：采用直流電磁鐵，磁鐵可前后調節，方便對準樣品管直徑中心。
10、沖擊臺配沖擊防護罩，防護罩采用有機玻璃制作玻璃罩兩側開長槽，頂部開φ50mm落球孔，以便于測試全玻璃真空管太陽能集熱器。

四、配置清單

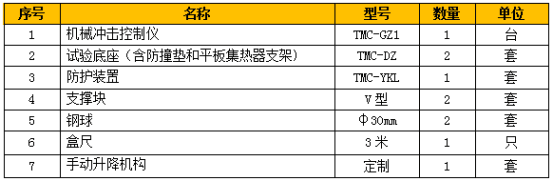

1、標準型

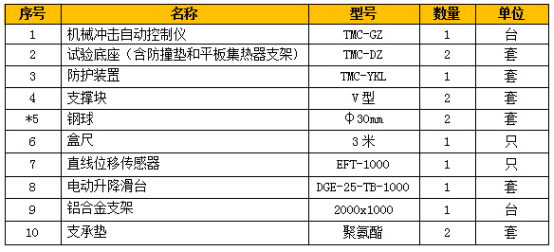

2、專業型
