一、技術參數
1、噴水面積：2×2米。
2、流量：0.6～6立方米/小時，可調。
3、雨淋噴嘴角度：左右0-360°，上下0-60°可調。
4、材質：均為不銹鋼方管和304不管鋼波紋軟管。
5、水流量：
（1）測量范圍: 0.6～6m3/h。
（2）耐水溫：0～120℃。
（3）測量精度:＜1%。
（4）工作壓力:6.3MP。
（5）顯示方式：數顯式，并可與主機實時通訊顯示。
6、溫度傳感器：
（1）溫度范圍：0～400℃。
（2）準確度優于±0.1℃。
7、可移動測試平臺：
材質：鋁合金和鋼板。
尺寸：1.8m×1.8m。
8、MC-CST2可調式測試平臺
測試分體式太陽能熱水器或集熱器時，須將待測產品放置于測試平臺上，滿足測試所需的試驗用傾用和夾角要求。
（1）材質：不銹鋼或鋁合金。
（2）角度可調：15度-45度。
（3）結構：敞開式，可移動。
（4）尺寸：1000*1200*990mm。
9、流量控制裝置:
（1）口徑：DN20。
（2）回轉角度：0-360º。
（3）額定電流：0.35A。
（4）絕緣電阻：100MΩ/500VDC。
10、太陽能測試系統主機
電路板，高性能微處理器為主控CPU，大容量數據存儲器，數據采樣率高于0.3秒/通道。
（1）A/D轉換：32Bit。
（2）掃描頻率：100HZ。
（3）模擬通道：22個。
（4）模擬電壓范圍：+-5000mv。
（5）模擬電壓精度：+-（讀數*0.1%+偏移量）
（6）測量辯率：0.48uv。
（7）開關激發通道：8個電壓，4個電流。
（8）脈沖通道：6個。
（9）協議支持：支持BODBUS RTU、RS232/485、無線通訊協議。
（10）內存：2M。
（11）耗電量：35mA。
（12）顯示方式：
內嵌點陣240*128 ，114mm*64mmLCD大屏幕顯示器藍屏和反饋式觸摸按鍵，參數一目然。
11、太陽能耐久物理測試軟件
軟件支持GB/T 19141-2011、GB 6424-2007和GB 17581-2007等國標要求，在windows2000以上環境即可運行，實時顯示各路數據，檢測數據自動存儲（存儲時間可以設定），實時顯示測試結果，自動繪制溫度與太陽輻照量的曲線圖，自動算出太陽能耐久特理試驗參數，數據存儲格式為EXCEL標準格式可供其它軟件調用。

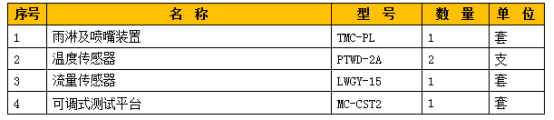

二、TMC-PL太陽能雨淋裝置 配置參數

備注：選配TMC-KZ控制裝置和電動流量控制裝置、太陽能測試系統主機和軟件，可以完成自動噴淋功能。
