根據建筑節能工程施工質量驗收標準和建筑光伏幕墻相關標準，需要光伏幕墻和光伏組件構件式幕墻進行電氣對地絕緣電阻及故障定位參數性能檢測，因此，創新并設計開發了PV-255光伏系統對地絕緣電阻及絕緣故障定位測試儀/光伏幕墻直流電弧故障檢測，這是適合在高達1500VDC 的光伏系統中執行安全測試的工具，這是依據 CEI 64-8 和 IEC/EN62446-1法規提供最重要的安全檢測功能。
一、PV-255光伏系統對地絕緣電阻及絕緣故障定位測試儀產品功能及特點
1、絕緣電阻測試模式DUAL
（1）檢測驗證：快速檢測驗證絕緣電阻 (OK | NO) 對光伏系統的組件、組串和光伏陣列的有源導體的絕緣電阻值，符合 IEC/EN62446 標準的相關測試規定，而無需使用外部開關對正負端子進行測試短路。

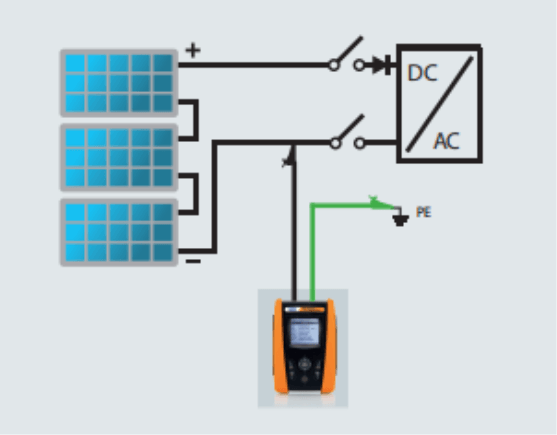

（2）典型應用：通過單次測試自動識別整個光伏陣列整體絕緣的合規性，以符合法規（標準）的要求。PV-255s是能夠同時指示正極和負極對地的絕緣電阻值，從而使操作員有機會進行測試研究導致故障的實際位置。
2、絕緣電阻測試模式TIMER
（1）檢測驗證：立即測試驗證（OK |ＮＯ）通過計算介電吸收比（DAR = R1min / R30s）和極化指數（PI =R10min/R1min）以計算電纜的絕緣電阻，從而驗證絕緣體的退化狀態讀數以℃， ℉， °K為單位。
（2）典型應用：通過評估 DAR 和 PI測量值，特別適用于監測特別長電纜部分的絕緣情況或運行數年后的絕緣情況。
3、創新功能GFL
（1）位置查找：提供光伏系統組串中可能出現絕緣不良的單個故障的確切位置，例如，由于水滲透或潮濕度。RPE功能:立即檢測驗證（OK |NO）保護導體的連續性及其輸出的測試電流將> 200mA。
（2）DMM功能:立即顯示正、負兩極和接地極之間的直流電壓和交流有效值電壓（包括任何交流元件）。

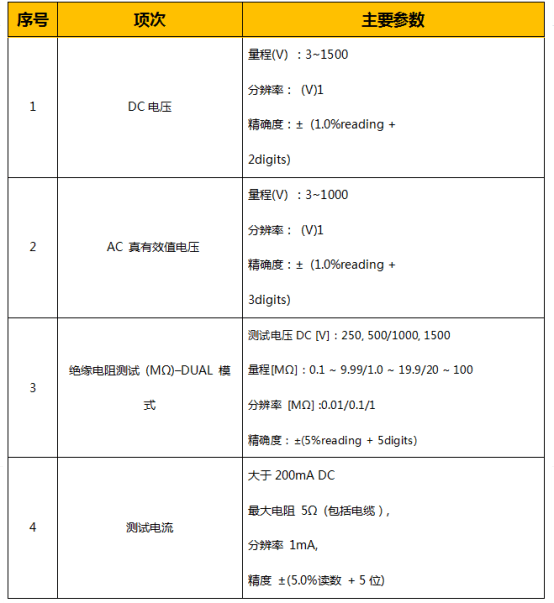

二、參數
點擊圖片查看原圖
