二、主要技術參數 | 測量介質 | 液體、氣體、蒸汽 |
| 測量精度 | ±0.2%～±0.25% |
| 測量范圍 | -100Pa～40Mpa |
| 線性輸出 | 0.075至±0.1%量程比為1:1 |
| 數字精度 | ±0.05% |
| 電源電壓 | DC12V～45V，一般為DC24V |
| 電源連接 | 電纜、航空插頭、赫斯曼插件 |
| 環境溫度 | -40℃～+85℃ |
| 環境濕度 | 0－95% |
| 輸出信號 | 4－20MA 或者HART(RS485通訊接口，自帶通訊鍵盤無需手操器 |
| 穩定性 | 0.25% 60個月 |
| 啟動時間 | ≥0.2秒 |
| 隔離膜片 | 316L不銹鋼、哈氏合金、蒙乃爾合金 |
| 產品重量 | 2.7Kg |
| 振動頻率 | 0－200Hz |
| 防護等級 | IP67 |
| 連接過程 | 孔1/2NPT或者1/4NPT |
| WSL3051 | -□ | -□ | -□ | -□ | 說明 |
| 壓力類型 | 0 | 差壓 | |||
| 1 | 表壓 | ||||
| 2 | 絕壓 | ||||
| 3 | 差壓 靜壓2.5MPA | ||||
| 4 | 差壓 靜壓4MPA | ||||
| 5 | 差壓 靜壓6.4MPA | ||||
| 6 | 差壓 靜壓16MPA | ||||
| 7 | 差壓 靜壓25MPA | ||||
| 8 | 差壓 靜壓32MPA | ||||
| 9 | 差壓 靜壓40MPA | ||||
| 量程 | 0 | 0-0.06-0.3Kpa | |||
| 1 | 0-0.25-1.5Kpa | ||||
| 2 | 0-1.2-10Kpa | ||||
| 3 | 0-6-40Kpa | ||||
| 4 | 0-30-180Kpa | ||||
| 5 | 0-160-1000Kpa | ||||
| 6 | 0-400-2500Kpa | ||||
| 7 | 0-1600-8000Kpa | ||||
| 8 | 0-4000-25000Kpa | ||||
| 9 | 0-7000-40000Kpa | ||||
| 安裝類型 | 0 | 標準型 | |||
| 1 | 單平法蘭型 | ||||
| 2 | 雙平法蘭型 | ||||
| 3 | 單插法蘭型 | ||||
| 4 | 雙插法蘭型 | ||||
| 5 | 一平一插法蘭型 | ||||
| 輸出功能 | 1 | 帶HART協議 | |||
| 2 | 4-20MA | ||||
| 代碼 | 附件材質 | |||
| B1 | 管裝彎支架 | |||
| B2 | 盤裝彎支架 | |||
| B3 | 管裝平支架 | |||
| B4 | 特殊支架 | |||
| D1 | 法蘭排氣/排液閥在上部 | |||
| D2 | 法蘭排氣/排液閥在下部 | |||
| D3 | 無排氣/排液閥（用于煤氣等防泄漏型） | |||
| D4 | 尾部排氣/排液閥 | |||
| E1 | 普通電纜插頭 | |||
| E2 | 防爆電纜插頭 | |||
| G1 | 腰型法蘭 | |||
| G2 | 焊管接頭 | |||
| G3 | 一體化三閥組 | |||
| i | 本安（ExiaIICT5） | |||
| D | 隔爆（ExdIICT5） | |||
| K1 | D.C.200 10CS溫度極限：-40－200℃熱膨脹系數0.00108cc/cc/℃ | |||
| K2 | D.C.704 39CS溫度極限：10－300℃熱膨脹系數0.00095cc/cc/℃ | |||
| K3 | 氟油（主要用于氯氣等介質） | |||
| L1 | A2-70級碳鋼鍍鋅螺栓 | |||
| L2 | A2-80級316不銹鋼螺栓 | |||
| M3 | 數字液晶顯示表頭 | |||
| N | 防雷擊端子 | |||
| Q1 | 用戶指定量程范圍標定（實際工況下高精度標定） | |||
| Q2 | 用戶指定溫度范圍標定 | |||
| Q3 | 用于特殊場合的清洗（例如禁油清洗） | |||
| Q4 | 用戶要求的靜壓試驗數據（僅對差壓） | |||
| Q5 | 用戶要求的出廠檢定報告 | |||
| Q6 | 用戶要求的特殊組態 | |||
| V1 | 0型圈（丁腈橡膠） | |||
| V2 | 聚四氟乙烯密封圈 | |||
| V3 | 金屬密封環（紫銅） | |||
| 標 準 型 |
防腐材 料 | 結構材料 | ||
| 法蘭接頭 | 排氣/排液閥 | 隔離膜片 | ||
| F12 | 碳鋼 | 316 | 316L | |
| F13 | 碳鋼 | 哈氏C | 哈氏C-276 | |
| F14 | 碳鋼 | 蒙乃氏 | 蒙乃氏K-500 | |
| F15 | 碳鋼 | 316L | 鉭 | |
| F22 | 316L | 316L | 316L | |
| F23 | 316L | 316L | 哈氏C-276 | |
| F24 | 316L | 316L | 蒙乃爾K-500 | |
| F25 | 316L | 316L | 鉭 | |
| F26 | 316L | 316L | 哈B-2 | |
| F33 | 哈氏C | 哈氏C | 哈氏C-276 | |
| F35 | 哈氏C | 哈氏C | 鉭 | |
| F44 | 蒙乃爾 | 蒙乃爾 | 蒙乃爾K-500 | |
| F47 | 蒙乃爾 | 蒙乃爾 | 3YC25 | |

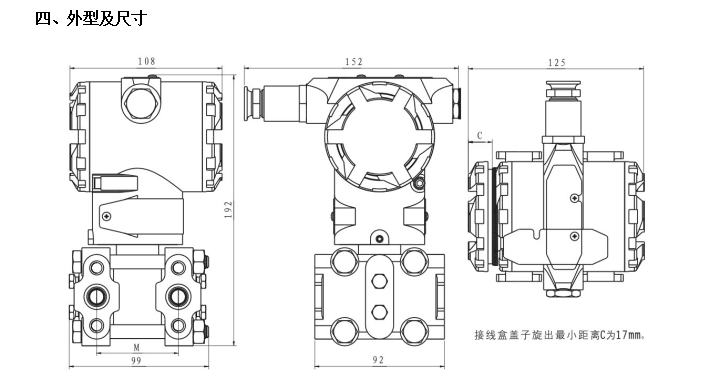

| M | 型號 | 1200 | 1300 | 1400 | 1500 | 1600 | 1700 | 1800 | 1900 | 1000 |
| 尺寸（mm） | 54 | 55.6 | 57.2 | 58.4 | 59.2 | |||||
