ZF80伺服行星減速機介紹：
1、特點：回程間隙小、精度高、傳動更平穩、傳動比范圍廣、效率高、壽命長、噪音小、體積小、安裝更方便、外形美觀，終身免維護。
2、安裝方式：方形法蘭輸出任意安裝。
3、輸入種類：交流伺服馬達、直流伺服馬達、步進馬達
4、型號分為：ZF60伺服行星減速機，ZF80行星減速機，ZF120精密減速機，ZF160行星減速器，ZFS軸輸出型精密行星減速機

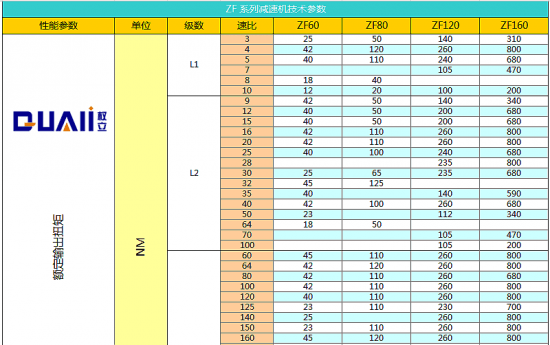

5、ZF精密行星減速機速比范圍：一級速比3、4、5、8、10 二級速比9、12、15、16、20、25、32、40、64
三級速比：60、64、80、100、120、125、160、200、256、320、512

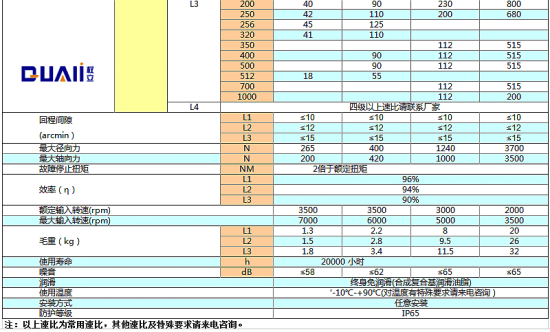

6、技術參數——額定輸入轉速：2000-4500 ；ZUI大輸入轉速4000-6000；回程間隙標準型≤10，精密型≤6；噪音≤62；抗扭剛性1.7-25.4；使用溫度-10℃-90℃
7、權立ZF精密行星減速機可以和全球任何一臺電機馬達連接，如常用伺服電機：百格拉、臺達、安川、松下、東元、三菱、富士、匯川、西門子、施耐德、華大、埃斯頓、雷賽、歐姆龍、步進電機等伺服電機。
8、應用行業：流水線設備、食品包裝、焊接設備、紡織印染、玻璃設備、環保設備、水泥設備、煤炭設備、石油化工、橡膠塑料、起重運輸、自動化產業、工業機器人、重工業的機械傳動、驅動技術、機床、制造系統、機器人、自動化與機械手、紡織機械、印刷機械和造紙設備、玻璃及木材加工機械、直線驅動技術、汽車工業和輪胎制造業、精密測試儀器等高精度場合的應用。 ?
9、舉例說明權立ZF精密行星減速機應用設備：高速沖壓機 攻絲機 機械手 卷線機 手工焊錫 彎管機 壓鑄機等等。
行星減速機如何選型？
1.減速比：即輸出轉速比上輸入轉速；
2.額定輸入轉速：減速機的驅動速度，若減速機與電機直接相連，則轉速值與電機轉速相同。額定輸入轉速是在環境溫度為20的條件下測得的。環境溫度較差時請降低轉速n1；
3.輸出轉速：輸出轉速按照下列公式通過輸入轉速n1和傳動比i計算出來：n2=n1/i；
4.段數：行星齒輪的套數。由于一套行星齒輪無法滿足較大的傳動比，有時候需要兩套或三套來滿足用戶較大傳動比的求，也是說減速比越大段/級數越多。由于增加行星齒輪的數量，所以兩級或者三級的減速機長度會有所增加，效率會有所下降；
?5.空載扭矩：指加載到行星減速機上的以克減速機內部的摩擦力的力矩；
6.輸出扭矩：指減速機在靜態條件或頻繁啟動條件下所能承受的輸出扭矩，通常指峰值負載或啟動負載；
7.安裝力矩：減速機的組裝以及電機與減速機連接安裝（輸入軸采用彈性剛性聯軸器要求)，都是有力矩要求。建議使用力矩扳手來完成安裝步驟；
8.使用系數：使用系數表現行星減速機的應用特征，他考慮到減速機的負載類型和每日工作時間。
平均壽命：指在減速機的額定情況下，額定輸入轉速是減速機連續工作時間；
潤滑方式：無需潤滑。減速機為全密封方式，故在整個使用期內無需添加潤滑脂。
噪音：單位是分貝（dB）。此數值是在輸入轉速為3000轉/分鐘時，不帶負載，距離一米距離時測量的。
