ISO 11898-1:2006 道路車輛 控制器局域網絡

SAE J1939-11：2006 商用車控制系統局域網絡(CAN)通信協議

SAE J1939-21：2006 商用車控制系統局域網絡（CAN）通信協議

GB/T 19596---2004 電動汽車術語

GB 4208—1993 外殼防護等級（IP 代碼）

QC/T743—2006 電動汽車用鋰離子蓄電池

QC897—2011 電動汽車用電池管理系統技術條件

GBT 20234-2006 電動汽車傳導充電用插頭、插座、車輛耦合器和車 輛插孔通用要求

GB2894-1996《安全標志》

GB2893-2001《安全色》

二、 系統組成及原理
本系統由磷酸鐵鋰電池，加上電池管理系統、高低壓控制元件、箱體

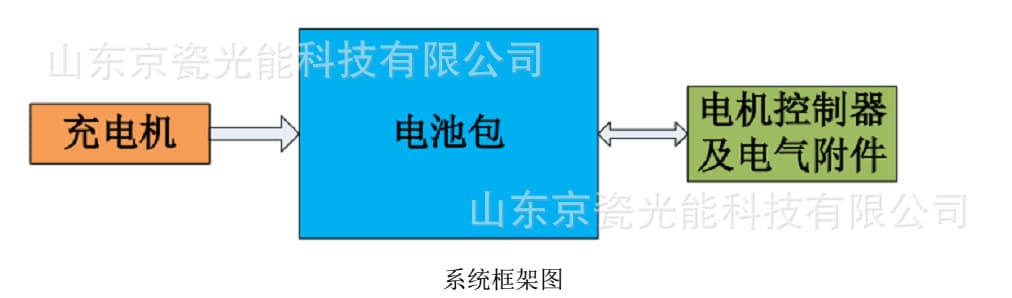

等組成 320V132Ah 電池包，給整車提供電源。系統構架如下圖所示：系統框架圖

三、電池管理系統基本參數

序號 項目 指標 備注
1 工作電源 12V
2 工作能耗 200mA
3 工作溫度 -20—65℃
4 防護等級 IP40
5 CAN 通訊功能 CAN2.0 通訊信號線采用屏蔽線
6 電壓采樣 單體 3mV，總電壓 0.1%+0.1V
7 電流采樣 ±300A，0.5%+0.1A
8 溫度采樣 -30--150℃±1℃
9 SOC 計算精度 5%
10 電池組安全管理 具有過充電、過放電、過電壓、過溫度、過電流保護。
11 電池組熱管理 無 BMS 有，電池箱暫無
12 絕緣監測功能 有
13 繼電器控制 有 有預充
14 充電控制
有 可單獨或與放電同一接觸器控制
15 抗干擾性能
滿足國家相關標準：GB/T 17619-1998。

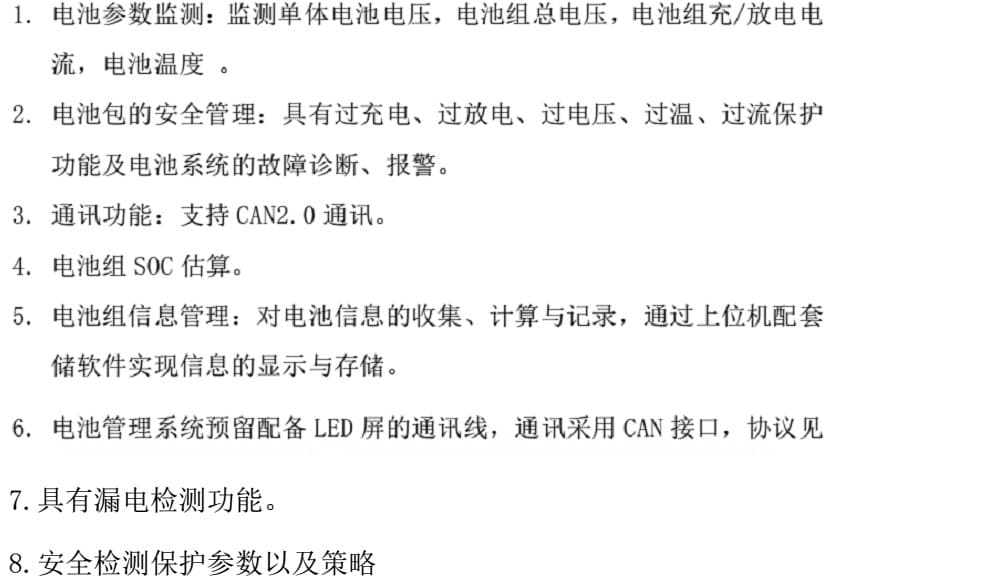

四、主要功能：

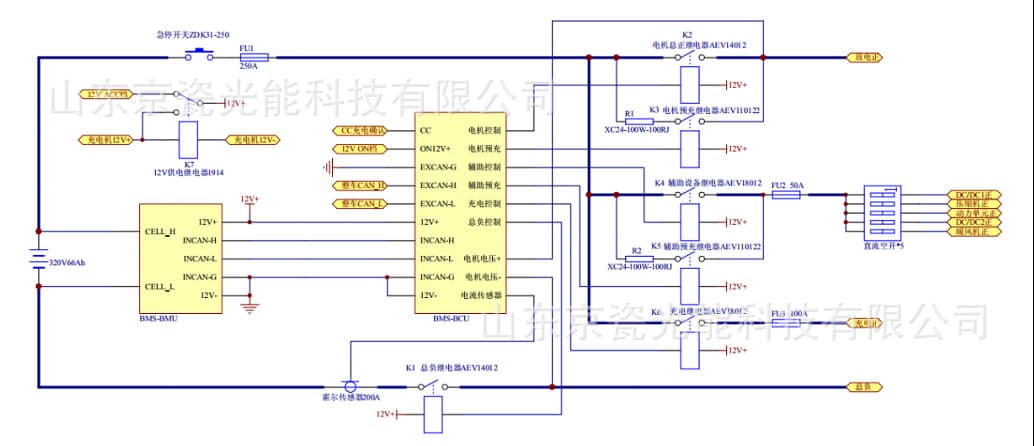

五、電器工作原理圖：

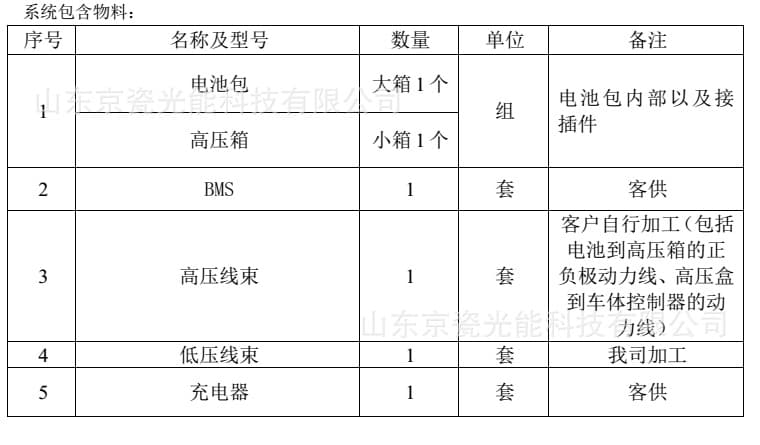

六、系統包含物料

七、電池系統外觀圖

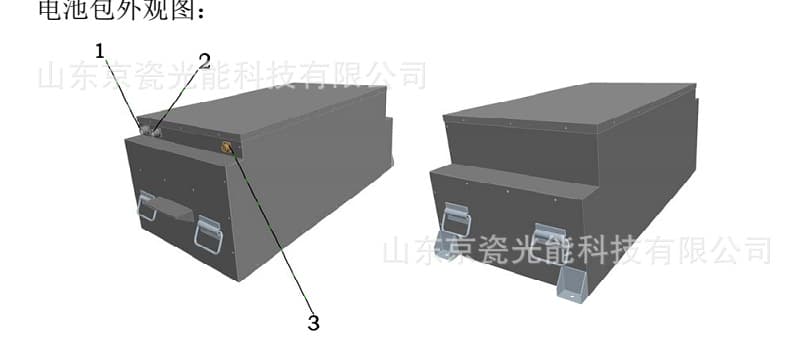

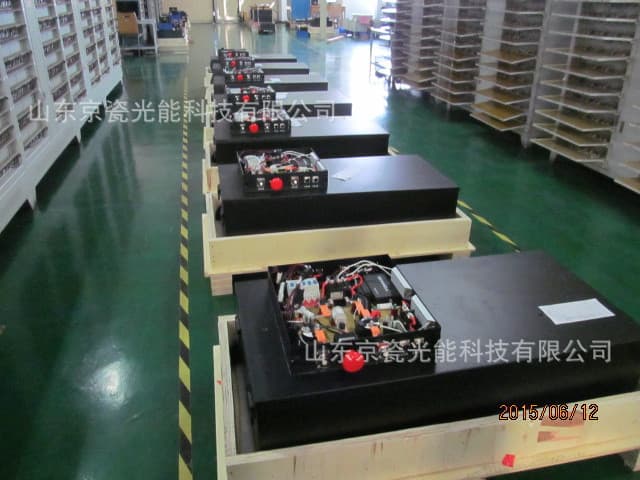

1 電池包外觀圖

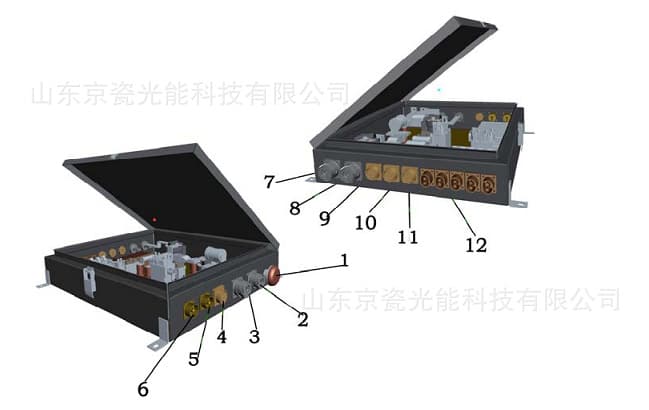

2 高壓箱外觀圖

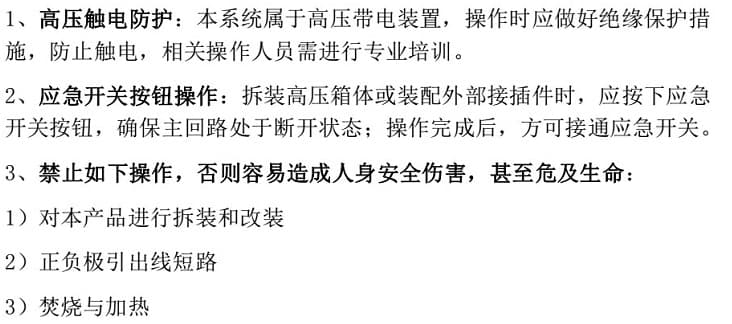

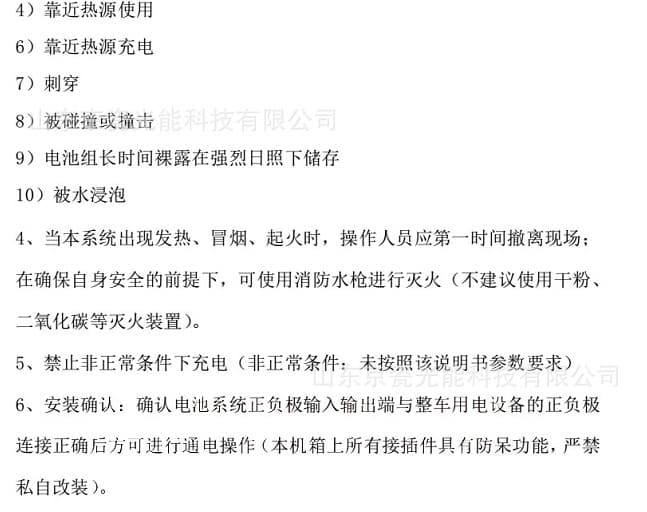

八、注意事項
