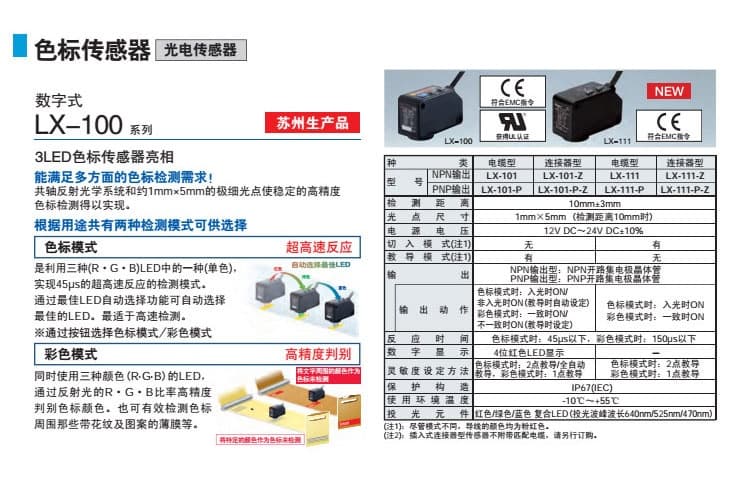

能滿足多方面的色標檢測需求!
|

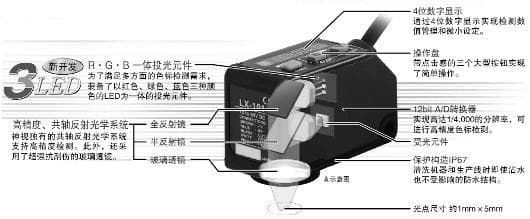

共軸反射光學系統和約1mm×5mm的極細光點使高 精度檢測得以實現。
|
 |
|

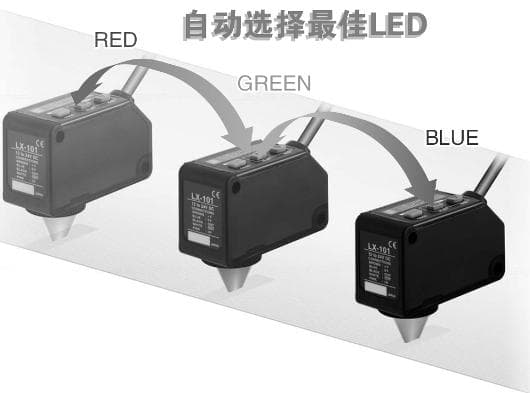

最佳LED自動選擇功能
|
可從R·G·B LED三種顏色中選擇最佳的顏色搭配。LX-100的色標模式裝備了“最佳LED自動選擇功能”，以自動選擇將色標和底色對比(S/N比)最大的LED，進行最佳檢測。因為不是根據色標和底色的反射光量差距而是根據兩者的對比來自動辨別LED，所以能進行更為穩定的檢測。(對于右列包裝薄膜，藍色LED的光量比較優，可進行更穩定的檢測，所以由藍色LED進行色標檢測)
|
 |
|
兩種檢測模式，可根據用途進行選擇。
|
色標模式 [超高速反應]自動選擇三種(R·G·B)LED中的一種(單色)，實現45μs超高速反應的檢
測模式。
通過最佳LED自動選擇功能自動選擇最適于檢測的LED。
最適于高速檢測。
|
 |
|
|

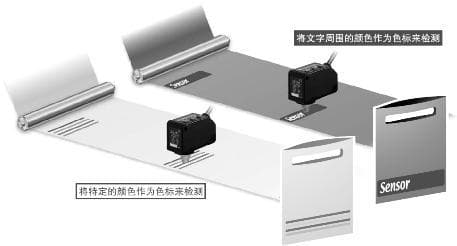

彩色模式 高精度判別同時使用三種顏色(R·G·B)的LED，通過反射光的R·G·B比率高精度判別色標顏色。也可有效檢測色標周圍那些帶花紋及圖案的薄膜等。
|
 |
| ※操作按鈕可選擇色標模式或彩色模式。 |
|

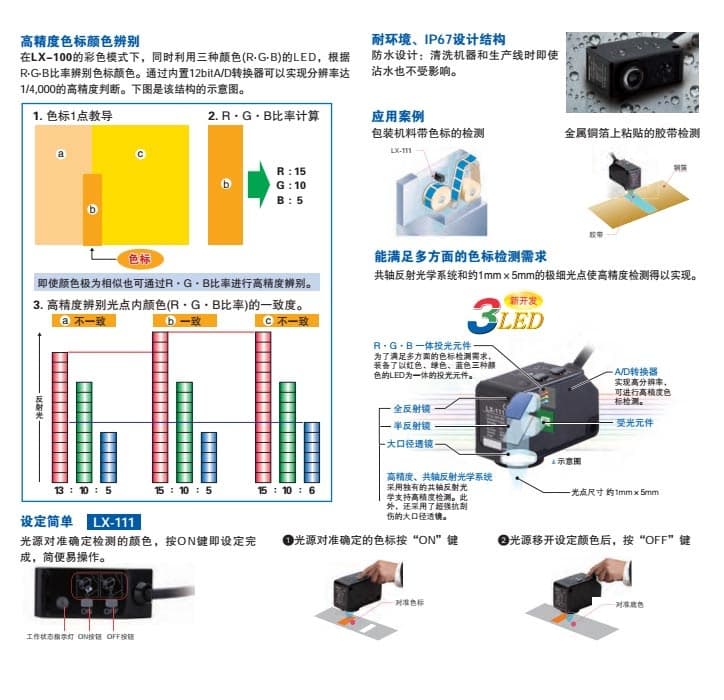

高精度色標顏色辨別
|
在LX-100的彩色模式下，同時利用三種顏色(R·G·B)的LED，根據R·G·B比率辨別色標顏色。通過內置12bitA/D轉換器可以實現分辨率達1/4,000的高精度判斷。下圖是該結構的示意圖。
|
 |
|
通過數字顯示即可簡單設定！可對設定內容進行數字管理
|
通過4位數字顯示可確認色標和底色的入光量。另外，基準值能夠用數值來管理， 所以標準化也簡單。因為一顯示直接代碼即可確認設定內容，所以可有效地進行遠距離維護。
|
 |
|

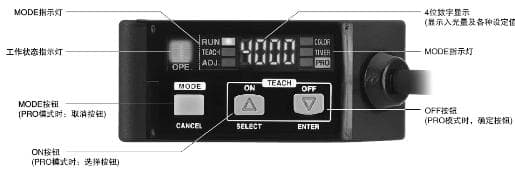

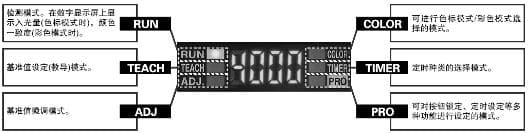

初學者也能立即掌握的MODE NAVI
通過6個指示燈顯示傳感器基本操作項目的MODE NAVI。一眼即可辨認出當前所設定的是何種操作模式。 操作極為簡單。

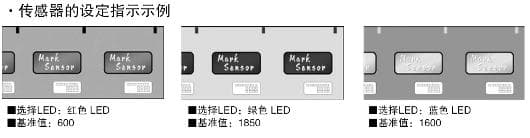

檢測狀態可進行數字管理
|
操作人員通過數字顯示屏一眼就能確認現在的傳感器的檢測狀態。并且各包裝薄膜上的傳感
器設定也可以通過數字指示屏確認。
|
 |
|
通過直接代碼設定內容一目了然
|
通過4位直接代碼顯示LX-100的設定內容。若使用直接代碼，就能簡單確認設定內容，從而通過電話即可掌握目前的狀態。
|
|
教導極其簡單
|
如需在色標上設定為ON，只要按下ON按鈕即可。
下面以“2點教導”為例介紹最基本的設定方法：
|
 |
|
|
?外可從外部教導
安裝在裝置內部的色標傳感器，也通過操作盤、觸摸屏等裝置外側的裝備進行外部輸入教導。種類切換也非常簡單。
|
|
|
?其他的教導方法
全自動教導： 色標模式下，連續移動工件進行教 導。
1點教導： 彩色模式下，將檢測顏色對準光點進行 教導。
小型設計，省空間
|
將高精度、多功能凝縮于W57×D24×H38mm的緊湊機身中。根據使用設備可選擇電纜型和連接器型2種。也可輕松用于現有設備中。
|
|
按鈕鎖定功能
若使用按鈕鎖定功能，為了使傳感器設定項目不被錯誤更改，該功能能夠限制輸入操作。并且它也可以進行只允許基準值調整的“RUN調節”，只允許教導操作的“RUN教導”之類的細微設定。在設定了“RUN調節”和“RUN教導”時，調節和教導可如在RUN模式中一樣進行。
※1
※2
