P4100-21100020

P4100-31100020

P4100-21101020

P4100-31101020

P4100-21110020

P4100-31110020

P4100-27000020

P4100-27011020

技術數據
特點
• 控制類型 PID控制，帶預整定、自整定、手動整定或ON/OFF控制功能。單加熱輸出或加熱/冷卻雙輸出。
• 自動/手動 從前面板選擇，無擾動切換。
• 輸出配置 最多3 個輸出，用于控制、報警、24V DC 變送電源或轉發過程值或設定值。
• 報警類型 過程高/低報警、設定值偏差報警、帶報警、邏輯”與”/”或”報警。1路回路報警用于過程控制安全。過程報警
滯后可調。

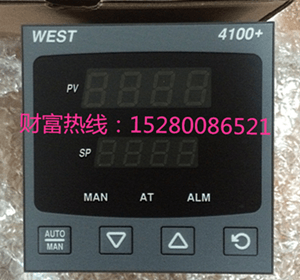

• 人機界面 4 按鍵操作，兩個4 位13mm 和10mm LED 顯示屏，可選擇顏色（紅色/紅色、紅色/綠色、綠色/紅色、綠
色/綠色），5 個LED 指示燈。
• 計算機組態 支持計算機組態（無需通訊選件），組態軟件適用于Windows 98 及以上。West 訂貨號：PS1-CON。
輸入
• 熱電偶 B、C、J、K、L、N、R、S、T 和PtRh20%vsPtRh40%
• RTD 3 線制PT100，每線最大阻值50??1??71??1??776??1??71??1??778（三線要平衡）。
• 線性直流 0-20mA，4-20mA，0-50mV，10-50mV，0-5V，1-5V，0-10V，2-10V。
量程-1999 至9999，可標定，小數點位置可調。
• 阻抗 熱電偶和mV輸入時>10M??1??71??1??776??1??71??1??778，V輸入時47k??1??71??1??776??1??71??1??778，mA輸入時為5??1??71??1??776??1??71??1??778。
• 精度 輸入范圍的±0.1%，±1 LSD（T/C CJC 好于1°C）。
• 采樣頻率 每秒4 次，精度14 位。
• 傳感器斷線檢測 <2秒(0-20mA除外)，控制輸出關閉。熱電偶和mV輸入時顯示高報警，RTD、mA或V輸入時顯示低報警。
輸出和選件
• 控制和報警繼電器 單刀雙擲繼電器2 A，240V AC，>500,000 次。
• SSR（固態繼電器）輸出 驅動能力>10V DC，最小500??1??71??1??776??1??71??1??778。
• 可控硅驅動輸出 0.01 至1 A（交流），20 至280V，47 至63Hz。
• 直流線性輸出 0-20mA、4-20mA 接入500??1??71??1??776??1??71??1??778（最大），0-10V、2-10V、0-5V 接入500??1??71??1??776??1??71??1??778（最小）。控制輸出具有2% 過驅
動/驅動不足。250Ω時，精度為±0.25%。（線性下降到0.5%，用于增加負載至規定限值）。
• 變送器電源 輸出24V DC（標準），接入910??1??71??1??776??1??71??1??778（最小），給外部裝置供電。
• 串行通訊 2 線制RS485，1,200 至19,200 波特率，Modbus 和ASCII 協議（可選）。
• 數字輸入 在2 個設定點或自動/手動控制之間選擇。干觸點或TTL 數字輸入。
• 外給定值輸入 0-20mA，4-20mA，0-100mV，0-5V，1-5V，0-10V，2-10V 或 ≥2k??1??71??1??776??1??71??1??778電位計可調-1999 至9999。可數字輸
入或前面板本地/遠程選擇設定值。
操作環境
• 溫度和濕度 0 至55°C（貯存溫度-20 至80°C），相對濕度20% 至95%，無冷凝。
• 電源 100 至240V AC 50/60Hz 7.5VA（可選20 至48V AC 7.5VA / 22 至65V DC 5W）。
• 前面板防護等級 IEC IP66（背部防護等級為IP20）。
• 認證 CE，UL 和ULc
