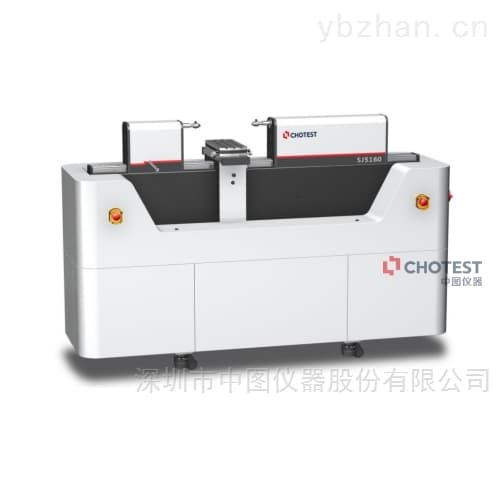

SJ5160-300A高精度光柵測長儀采用的超高精度光柵式全自動接觸式測量是一種很好的長度測量方式。針對國內測長機對于長度測量的精度低、穩定性差、測量系統操作復雜、測量功能少、檢測過程復雜、數據不客觀等缺點和不足，SJ5160超高精度全自動光柵測長機在SJ5100-UP超高精度型光柵測長機的基礎上進行了全自動重大性能改進設計提升，具有超高精度、全自動、功能強、電子測力等優點，能夠檢定超高精密量具、量規，如塊規、環規、塞規、卡規、螺紋規。還可以檢測各種高精密工件內外尺寸及高精度薄壁零件內外徑尺寸等，具有超高精度、人為干擾少、穩定性強等特點。

操作流程

1.操作者裝好被測件；

2.在檢測軟件上選擇被測件的標準和輸入被測件的規格等參數后，軟件控制全自動移動頭座接觸被測件，全自動調整五軸工作臺找到拐點；

3.采樣完成得到當前測量數據，系統可以實時顯示測量結果，自動計算出被測件的各項參數（如檢測螺紋規，則可換算顯示出螺紋中徑），并根據系統內置的標準數據庫對被測件的各項參數進行合格判定；

4.整個測量過程不超過4分鐘，檢測結束后自動生成檢定結果。

性能特點

1、高精度、高穩定性：

1)零膨脹超高精度光柵測量系統，分辨力達到0.001μm，測量精度高；

2)高精密特制研磨級直線導軌系統，導軌直線度高，導軌材料耐磨性好、保證系統高精度穩定可靠的工作；

3)進口特殊材料制作的高剛性、無變形測桿，保證測試數據的真實采集；

4)SJ5160-300A高精度光柵測長儀采用高精度穩定的大理石基座，保證了在頭座及五軸工作臺的移動過程中不會產生變形以及儀器不受外界震動干擾，保證了儀器的穩定可靠；

2、全自動調節雙向高精度電子恒測力系統：

1) 全自動調節雙向高精度電子恒測力系統，采用特殊及雙向受力彈性結構，測力恒定性好，減小了測力對測量結果的影響，全自動伺服驅動控制測力及光柵反饋測力位置，保證了系統高測量重復性精度；

2) 電子測力通過調節桿全自動伺服驅動系統控制連續可調；

3) 電子測力傳感器原理避免了儀器臺面不水平及環境振動引起的測力變化帶來的測量誤差。

3、零測力修正系統：

1) 準確的電子測力技術，能準確的讀取到當前的；

2) 零測量力修正，SJ5160-300A高精度光柵測長儀可以根據被測件測量時的測針、測帽形狀及被測件尺寸進行測力變形量修正。

4、全自動測量系統：

1) 帶自動掃描功能，可自動掃描各種量規、量塊、量具，根據軟件自動定義流程進行全自動、半自動掃描；

2) 智能測力檢測系統，防止誤操作撞機，測力接觸自動停止，自動采樣并自動得到測量結果。
