產品簡介

WD4000半導體晶圓厚度Warp檢測設備自動測量 Wafer 厚度、表面粗糙度、三維形貌、單層膜厚、多層膜厚。使用光譜共焦對射技術測量晶圓 Thickness、TTV、LTV、BOW、WARP、TIR、SORI 等參數，同時生成 Mapping 圖；采用白光干涉測量技術對 Wafer 表面進行非接觸式掃描同時建立表面 3D 層析圖像，顯示 2D 剖面圖和 3D 立體彩色視圖，高效分析表面形貌、粗糙度及相關 3D 參數；基于白光干涉圖的光譜分析儀，通過數值七點相移算法計算，達到亞納米分辨率測量表面的局部高度，實現膜厚測量功能；紅外傳感器發出的探測光在 Wafer 不同表面反射并形成干涉，由此計算出兩表面間的距離（即厚度），可適用于測量 Bonding Wafer 的多層厚度。該傳感器可用于測量不同材料的厚度，包括碳化硅、藍寶石、氮化鎵、硅等。

產品應用

WD4000半導體晶圓厚度Warp檢測設備自動測量 Wafer 厚度、表面粗糙度、三維形貌、單層膜厚、多層膜厚。使用光譜共焦對射技術測量晶圓 Thickness、TTV、LTV、BOW、WARP、TIR、SORI 等參數，同時生成 Mapping 圖可廣泛應用于襯底制造、晶圓制造、及封裝工藝檢測、3C 電子玻璃屏及其精密配件、光學加工、顯示面板、MEMS 器件等超精密加工行業。可測各類包括從光滑到粗糙、低反射率到高反射率的物體表面，從納米到微米級別工件的厚度、粗糙度、平整度、微觀幾何輪廓、曲率等。

產品優勢

1、非接觸厚度、三維維納形貌一體測量

WD4000半導體晶圓厚度Warp檢測設備集成厚度測量模組和三維形貌、粗糙度測量模組，使用一臺機器便可完成厚度、TTV、LTV、BOW、WARP、粗糙度、及三維形貌的測量。

2、高精度厚度測量技術

（1）采用高分辨率光譜共焦對射技術對Wafer進行高效掃描。

（2）搭配多自由度的靜電放電涂層真空吸盤，晶圓規格最大可支持至12寸。

（3）采用Mapping跟隨技術，可編程包含多點、線、面的自動測量。

3、高精度三維形貌測量技術

（1）采用光學白光干涉技術、精密Z向掃描模塊和高精度3D重建算法，Z向分辨率高可到0.1nm；

（2）隔振設計降低地面振動和空氣聲波振動噪聲，獲得高測量重復性。

（3）機器視覺技術檢測圖像Mark點，虛擬夾具擺正樣品，可對多點形貌進行自動化連續測量。

4、大行程高速龍門結構平臺

（1）大行程龍門結構(40040075mm)，移動速度500mm/s。

（2）高精度花崗巖基座和橫梁，整體結構穩定、可靠。

（3）關鍵運動機構采用高精度直線導軌導引、AC伺服直驅電機驅動，搭配分辨率0.1μm的光柵系統，保證設備的高精度、高效率。

5、操作簡單、輕松無憂

（1）集成XYZ三個方向位移調整功能的操縱手柄，可快速完成載物臺平移、Z向聚焦等測量前準工作。

（2）具備雙重防撞設計，避免誤操作導致的物鏡與待測物因碰撞而發生的損壞情況。

（3）具備電動物鏡切換功能，讓觀察變得快速和簡單。

測量功能

1、厚度測量模塊：厚度、TTV(總體厚度變化)、LTV、BOW、WARP、TIR、SORI、平面度、等；

2、顯微形貌測量模塊：粗糙度、平整度、微觀幾何輪廓、面積、體積等。

3、提供調整位置、糾正、濾波、提取四大模塊的數據處理功能。其中調整位置包括圖像校平、鏡像等功能；糾正包括空間濾波、修描、尖峰去噪等功能；濾波包括去除外形、標準濾波、過濾頻譜等功能；提取包括提取區域和提取剖面等功能。

4、提供幾何輪廓分析、粗糙度分析、結構分析、頻率分析、功能分析等五大分析功能。幾何輪廓分析包括臺階高、距離、角度、曲率等特征測量和直線度、圓度形位公差評定等；粗糙度分析包括國際標準ISO4287的線粗糙度、ISO25178面粗糙度、ISO12781平整度等全參數；結構分析包括孔洞體積和波谷。

應用案例

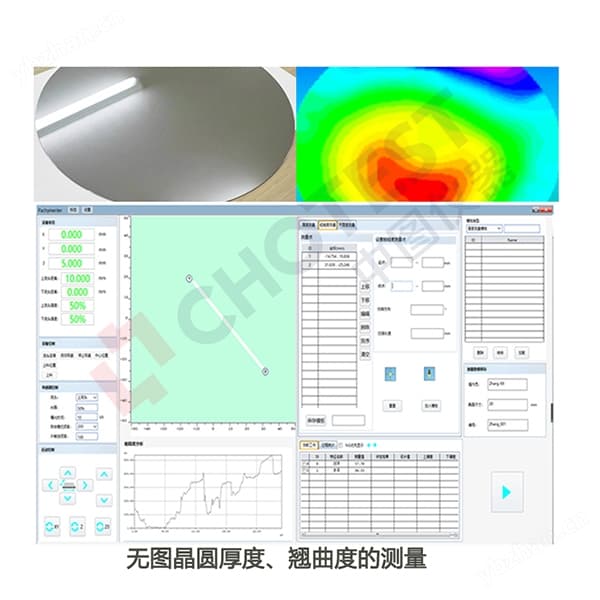

1、無圖晶圓厚度、翹曲度的測量

通過非接觸測量，將晶圓上下面的三維形貌進行重建，強大的測量分析軟件穩定計算晶圓厚度、粗糙度、總體厚度變化(TTV)，有效保護膜或圖案的晶片的完整性。

2、無圖晶圓粗糙度測量

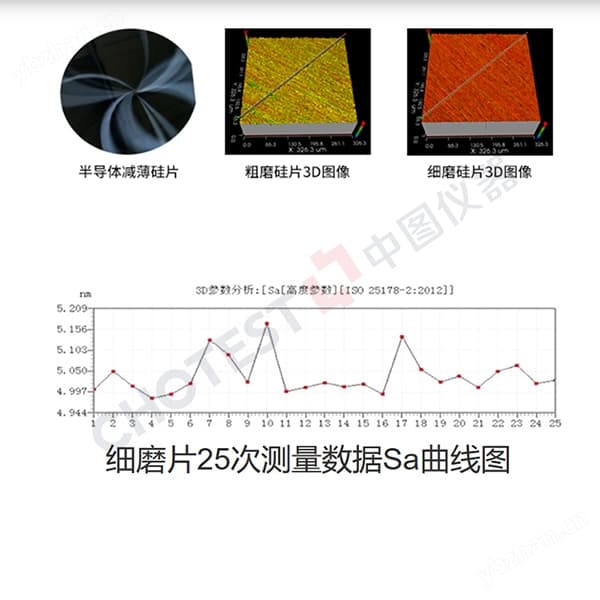

Wafer減薄工序中粗磨和細磨后的硅片表面3D圖像，用表面粗糙度Sa數值大小及多次測量數值的穩定性來反饋加工質量。在生產車間強噪聲環境中測量的減薄硅片，細磨硅片粗糙度集中在5nm附近，以25次測量數據計算重復性為0.046987nm，測量穩定性良好。

部分技術規格

懇請注意：因市場發展和產品開發的需要，本產品資料中有關內容可能會根據實際情況隨時更新或修改，恕不另行通知，不便之處敬請諒解。
