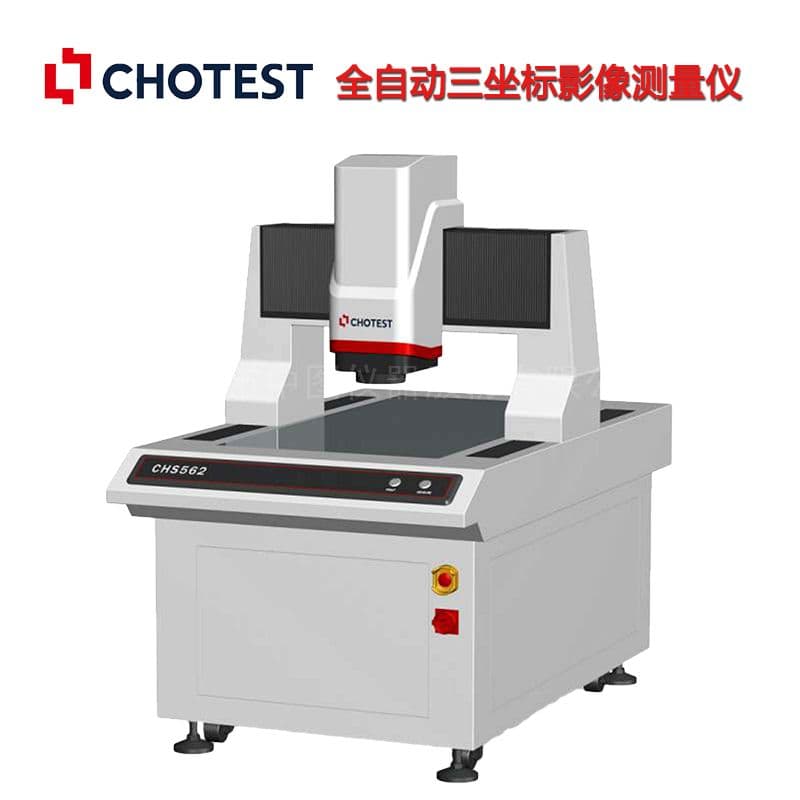

影像儀也叫二次元影像測量儀、2.5次元影像測量儀或三次元影像測量儀，是傳統投影儀的替代品。它是利用表面光或輪廓光照明后，經變焦距物鏡通過攝像頭，攝取影像再通過S端子傳送到電腦屏幕上，然后以十字線發生器，在顯示器上產生的視頻十字線為基準，對被測物進行瞄準測量，并通過工作臺帶動光學尺，在X\Y方向上移動由多功能數據處理器進行數據處理，通過軟件進行計算完成測量。

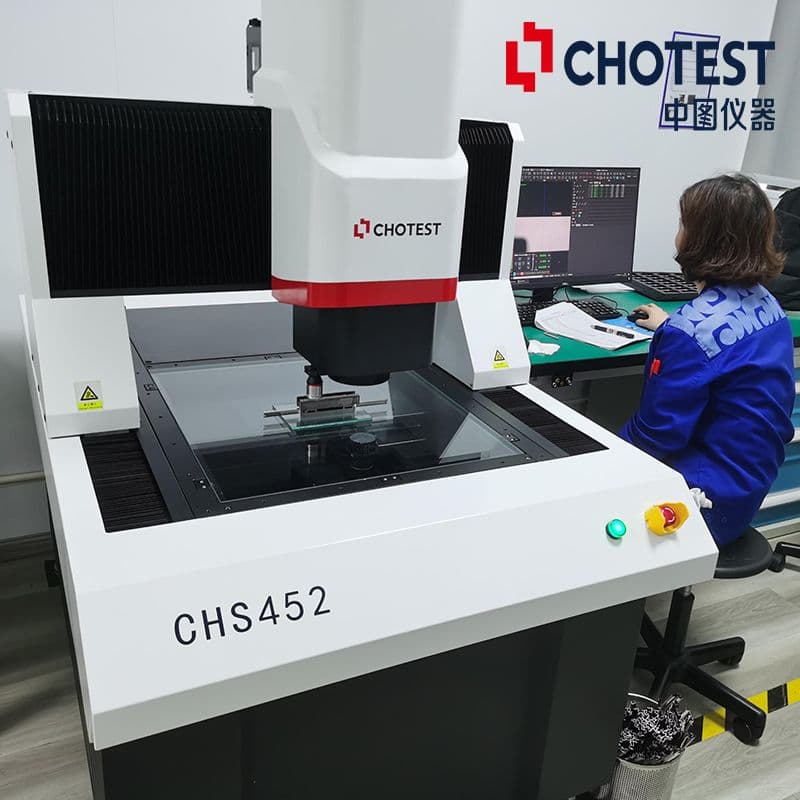

CHS452光學二次元影像測量儀是建立在ccd數字圖像的基礎上，依托計算機屏幕測量技術和強大的空間幾何運算軟件能力。計算機安裝專用的控制和圖形測量軟件后，就成為具有軟件靈魂的測量大腦，是整個設備的主體。可以快速讀取光學尺的位移值，通過基于空間幾何的軟件模塊操作，瞬間得到想要的結果；并在屏幕上生成圖形，供操作者比較圖像和陰影，從而能夠直觀地區分測量結果可能出現的偏差。

測量功能

1.量測工具：掃描提取邊緣點、多段提取邊緣點、圓形提取邊緣點、橢圓提取、框選提取輪廓線、聚焦點、*近點等。
2.CHS452光學二次元影像測量儀可測幾何量： 點、線、圓（圓心坐標、半徑、直徑）、圓弧、中心、角度、距、線寬、孔位、孔徑、孔數、孔到孔的距離、孔到邊的距離、弧線中心到孔的距離、弧線中心到邊的距離、弧線高點到弧線高點的距離、交叉點到交叉點的距離等。
3.構建特征：交點、中心點、極值點、端點、兩點連線、平行線、垂線、切線、平分線、中心線、線段融合、半徑畫圓、三線內切圓、兩線半徑內切圓等。
4.形位公差：直線度、圓度、輪廓度、位置度、平行度、對稱度、垂直度、同心度、平行度等形位公差評定。
5.坐標系：儀器坐標系、點線、兩點 X、兩線等工件坐標系；圖像配準坐標系；可平移、旋轉、手工調整坐標系。
6.快速工具：R角、水平節距、圓周節距、篩網、槽孔、輪廓比對、彈簧、O型圈等特殊工具快速測量。
7.支持公差批量設置、比例等級劃分、顏色自定義管理。


配件豐富，多種復合測量
1.支持觸發測頭和光學測頭，進行高度、平面度測量，實現3D空間測量；
2.支持卡尺、高度計等外部輸入，數據集中化管理；
3.支持標簽打印機。
拍攝靈活、計算精準
1.高分辨率鏡頭和大視野鏡頭組合測量，兼顧測量效率和精度；
2.支持表面光、透射光、同軸光分段編程控制；
3.自動識別測量部位，每次都能獲得統一穩定的測量結果。
自動測量，批量更快
1.程序匹配工件坐標系，自動執行測量流程；
2.支持CAD圖紙和Gerber圖紙導入，坐標系匹配測量；
3、CNC固定坐標系模式下，CHS452光學二次元影像測量儀可快速精確地進行批量測量；
