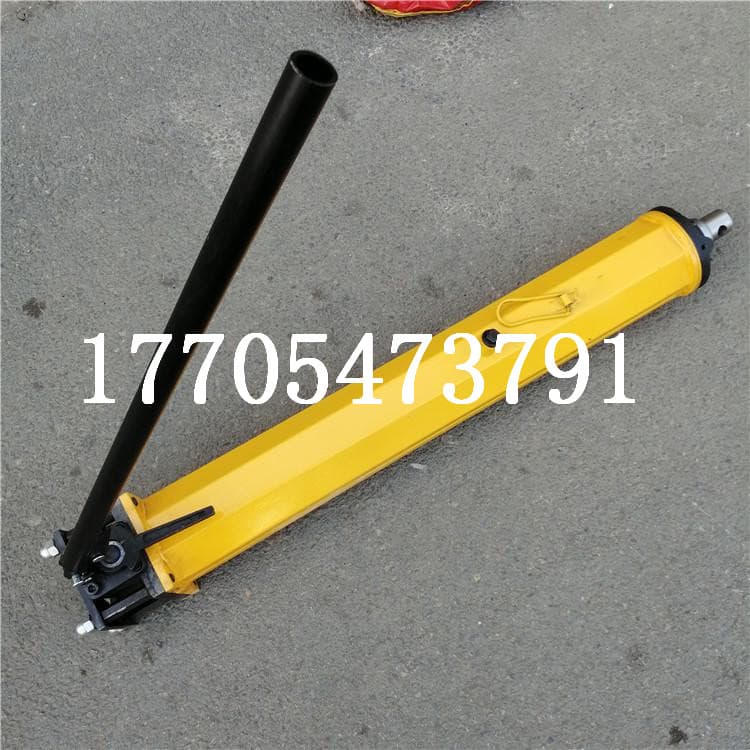

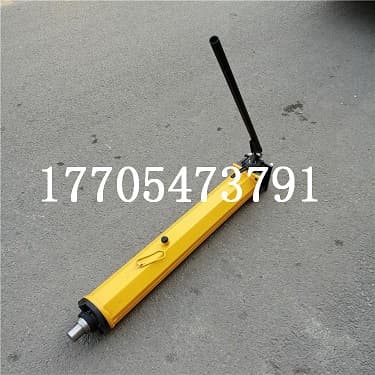

單體液壓推溜器

用途：液壓推溜器可與SGW40T、SGW80T等幾種型號可彎曲刮板輸送機以及其它小型刮板輸送機配套使用；

·液壓推溜器可作為一個小油壓機使用，廣泛用于設備、處理事故和一些需要頂、推的場合；

·推溜器可以完成采煤工作面的支柱的回收工作，適用用中厚煤層，用外注式單體液壓支柱支護的采煤工作面。
產品多樣 合作共贏
177.0547.3791

工作原理：

快速液壓推溜器的工作原理是利用油缸的伸縮來完成推移的，當操作手把打向進液位置，油缸伸出，因?yàn)橥屏锲髑岸送ㄟ^調節手把微調使其受力板頂在老塘側單體柱上，所以當油缸伸出時推動輸送機前移，輸送機推到位時，操作閥打回正常位置，便完成自動推移輸送機的工作。隨后將操作閥打向回液位置，油缸縮回，因?yàn)橛透浊岸斯潭ㄔ谳斔蜋C(jī)上，所以當油缸縮回時帶動整體的推溜器前移，完成推溜工作的一個循環。

液壓推溜器的結構：

主要由油缸、活塞桿、控制閥組、油缸護板、受力架、油管、推溜器與溜子連接部件等組成，油缸規格為直徑80mm，長100mm，推進步距為1.1m，與采面推進步距同步。

液壓推溜器結構技術要求：

①缸體箱厚度要能保護油缸的需要，受力板強度必須推溜受力時不變形。

②油缸為雙向油缸，行程量為1100mm。

③缸體箱前部安裝一片控制閥，用于控制缸徑伸縮，達到推溜和前移缸體箱的目的。

④缸徑和輸送機連接在一起。

YT4-6A液壓推溜器/YT4-8A液壓推溜器參數說明

額定推力39.2kN

額定回收拉力9.3kN

推移速度（手柄往復一次）17mm

手柄提起7mm

手柄壓下10mm

行程時的縱向傾角

泵體端低時60°

泵體端高時14°

增力倍數≈90倍

外形尺寸（活塞桿全收時）

行程600mm 855×135×210

行程800mm 1055×135×210

使用重量

行程600mm 32.5kg

行程800mm 38kg

鉆孔直徑：80mm，外形尺寸：855*135*210
