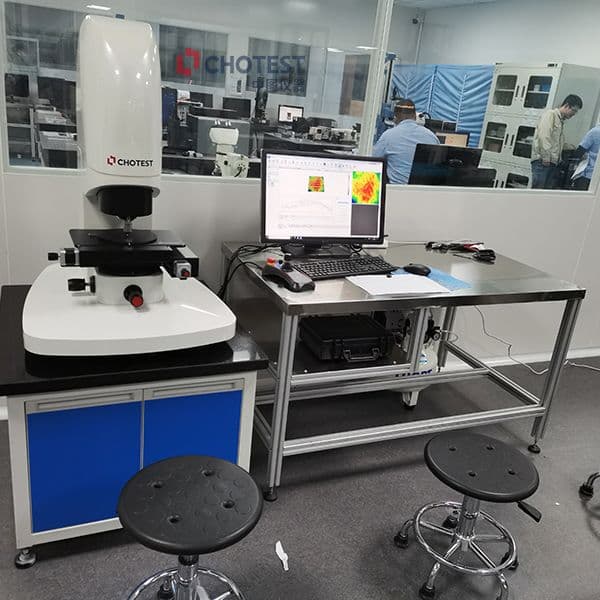

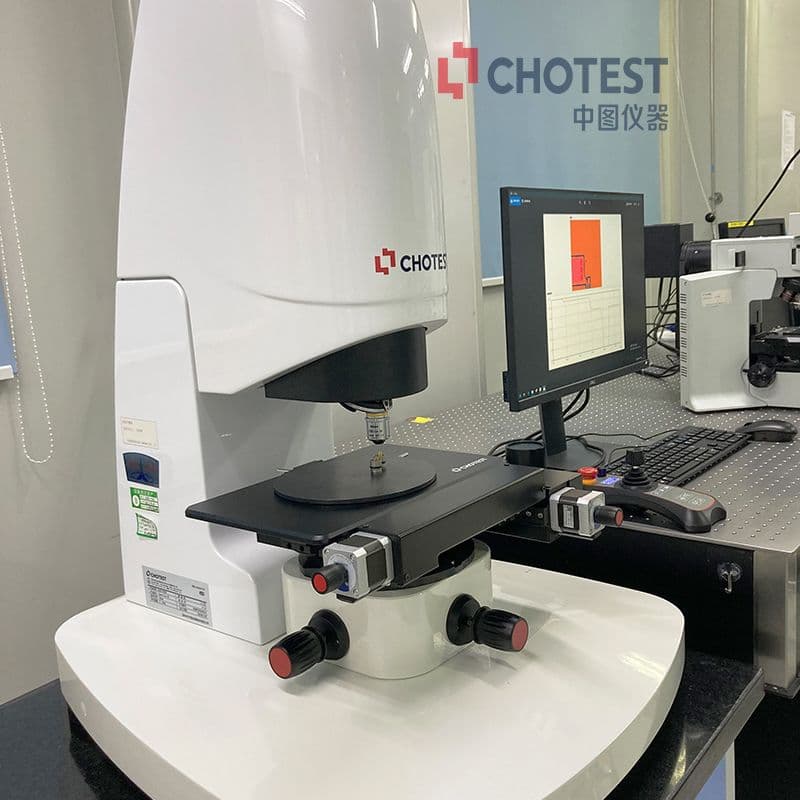

SuperViewW13d三維光學輪廓儀一體化操作軟件，測量與分析同界面操作，預先配置好分析參數，軟件自動統計測量數據，實現快速批量測量。它是以白光干涉技術為原理、結合精密Z向掃描模塊、3D 建模算法等對器件表面進行非接觸式掃描并建立表面3D圖像，是一款用于對各種精密器件及材料表面進行亞納米級測量的檢測儀器。



一體化操作的測量分析軟件

1）測量與分析同界面操作，無須切換，測量數據自動統計，實現了快速批量測量的功能；
2）可視化窗口，便于用戶實時觀察掃描過程；
3）結合自定義分析模板的自動化測量功能，可自動完成多區域的測量與分析過程；
4）幾何分析、粗糙度分析、結構分析、頻率分析、功能分析五大功能模塊齊全；
5）一鍵分析、多文件分析，自由組合分析項保存為分析模板，批量樣品一鍵分析，并提供數據分析與統計圖表功能；
6）可測依據ISO/ASME/EUR/GBT等標準的多達300余種2D、3D參數。



性能特征

高精度、高重復性
1）SuperViewW13d三維光學輪廓儀采用光學干涉技術、精密Z向掃描模塊和3D重建算法組成測量系統，保證測量精度高；
2）隔振系統能夠有效隔離頻率2Hz以上大部分振動，消除地面振動噪聲和空氣中聲波振動噪聲，保障儀器在大部分的生產車間環境中能穩定使用，獲得高測量重復性。
雙重防撞保護措施
除初級的軟件ZSTOP設置Z向位移下限位進行防撞保護外，另在Z軸上設計有機械電子傳感器，當鏡頭觸碰到樣品表面時，儀器自動進入緊急停止狀態，保護儀器，降低人為操作風險。
1）軟件防撞保護ZSTOP
ZSTOP，顧名思義，就是軟件設置在Z軸上的停止位，設置位置到樣品表面的距離小于鏡頭的工作距離，當鏡頭運動到該位置時，就立刻停止不再向下運動，起到保護樣品和鏡頭的作用。
2）Z軸硬件防撞傳感器
在鏡頭的上方安裝有機械防撞傳感器，當鏡頭向下位移與樣品表面直接接觸時，觸發感應器，鏡頭與樣品表面變為軟接觸，并觸發緊急停止開關，不再響應向下位移的指令，避免鏡頭和樣品的損傷，雙重防護，守護設備和產品，也守護每一分價值和信任。

應用領域

SuperViewW13d三維光學輪廓儀對各種產品、部件和材料表面的平面度、粗糙度、波紋度、面形輪廓、表面缺陷、磨損情況、腐蝕情況、孔隙間隙、臺階高度、彎曲變形情況、加工情況等表面形貌特征進行測量和分析。
