性能特點

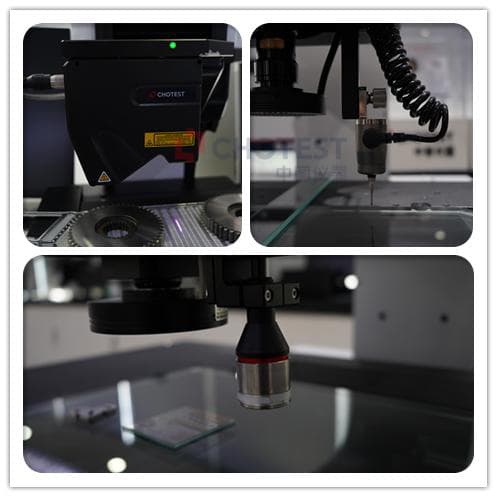

激光掃描成像、3D復合測量

1.支持點激光輪廓掃描測量，進行高度方向上的輪廓測量。

2.支持線激光3D掃描成像，可實現3D掃描成像和空間測量。

3.VisionX測量軟件支持多種輪廓測量和3D空間測量，無縫連接2D/3D混合測量。

頻閃照明光源、高速硬件飛拍

1.具備頻閃照明光源，支持頻閃和普通雙模式。

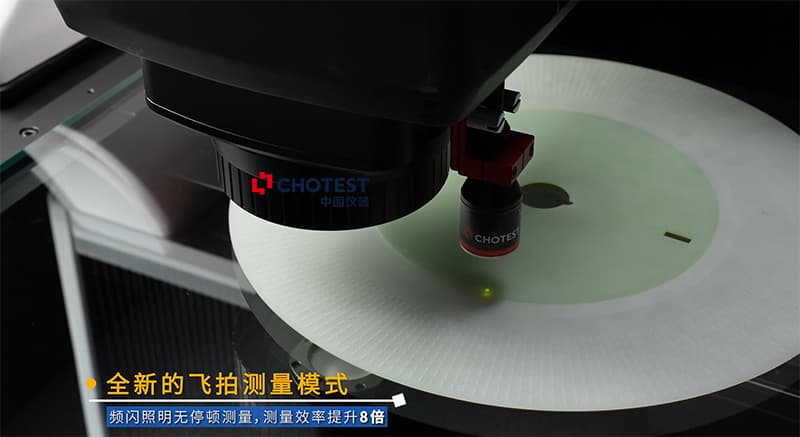

2.支持飛拍模式測量，測量效率提升5~10倍。

3.Novator系列二維影像儀融入中圖閃測儀的拼接測量功能，發揮綜合優勢。

可更換RGB表光、獨立升降表光

1.可更換RGB表光和白色表光，適應多種復雜顏色和材料表面。

2.表光可獨立升降，更好的觀察樣品表面。

3.支持六環八分區表面光、透射光、同軸光分段編程控制。

自動測量，批量更快

1.程序匹配工件坐標系，自動執行測量流程。

2.支持CAD圖紙和Gerber圖紙導入，坐標系匹配測量。

3、CNC固定坐標系模式下，可快速精確地進行批量測量。

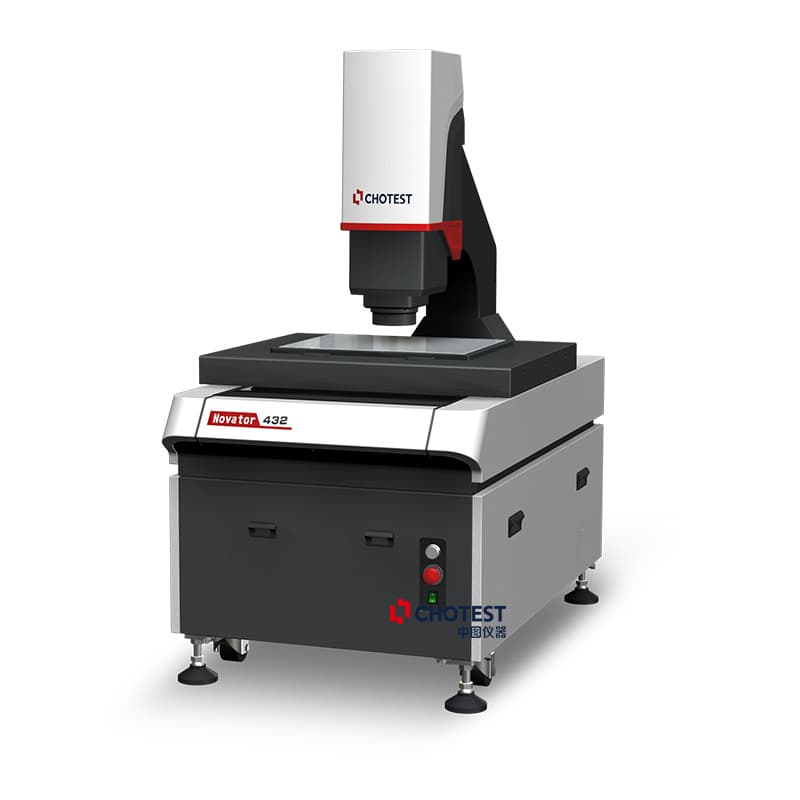

Novator系列二維影像儀側重于工作平臺的快速移動，結合CCD數位影像和光柵位移數值，通過軟件計算后實現測量。適用于所有精密測量的應用領域，如機械、電子、儀器、五金、塑料等行業。尤其是全自動影像測量儀在測量一些弱邊緣特征(如過渡曲線、圓角加工等)時能完成自動抓取，在保證精度的前提下，可以自動抓取產品的邊界和表面，測量效率更高。

技術規格

*1 影像放大倍率為近似值，具體值與顯示器的尺寸和分辨率相關。

*2 在調焦位置，使用環境溫度為20°C±1°C時、載物臺上搭載重量為5kg以下、L為載物臺移動量（mm）。

*3 在環境溫度20°C±1°C，采用中圖標準器檢驗。

*4 需選配光學3D掃描測頭。

*5測量范圍5mm~40mm可選。

*6掃描寬度30mm~145mm可選。

*7在環境溫度20°C±1°C，采用中圖標準器檢驗，F.S.為Z向測量范圍（mm）。

*8根據實際測量精度要求確定。

*9 可選配三種高度測量傳感測頭。

測量功能

1.量測工具：掃描提取邊緣點、多段提取邊緣點、圓形提取邊緣點、橢圓提取、框選提取輪廓線、聚焦點、最近點等。

2.可測幾何量： 點、線、圓（圓心坐標、半徑、直徑）、圓弧、中心、角度、距、線寬、孔位、孔徑、孔數、孔到孔的距離、孔到邊的距離、弧線中心到孔的距離、弧線中心到邊的距離、弧線高點到弧線高點的距離、交叉點到交叉點的距離等。

3.構建特征：交點、中心點、極值點、端點、兩點連線、平行線、垂線、切線、平分線、中心線、線段融合、半徑畫圓、三線內切圓、兩線半徑內切圓等。

4.形位公差：直線度、圓度、輪廓度、位置度、平行度、對稱度、垂直度、同心度、平行度等形位公差評定。

5.坐標系：儀器坐標系、點線、兩點 X、兩線等工件坐標系；圖像配準坐標系；可平移、旋轉、手工調整坐標系。

6.快速工具：R角、水平節距、圓周節距、篩網、槽孔、輪廓比對、彈簧、O型圈等特殊工具快速測量。

7.支持公差批量設置、比例等級劃分、顏色自定義管理。

應用領域

可實現各種復雜零件的表面尺寸、輪廓、角度與位置、形位公差、3D空間形貌與尺寸結構等精密測量。Novator可用于機械、電子、模具、注塑、五金、橡膠、低壓電器、磁性材料、精密沖壓、接插件、連接器、端子、手機、家電、印刷電路板、鐘表、計量檢測等領域。
