1、頻閃照明和飛拍功能
軟件新增的飛拍功能改變影像儀傳統運行方式，在平臺快速移動過程中完成特征抓取測量，無停留等待時間，產品的測量效率對比傳統設備效率提升了5~10倍。
2、影像測量技術與閃測技術結合
中圖儀器閃測儀自面世以來受到客戶端諸多好評，短短幾年時間就已成為“中圖儀器"品牌推廣有利的名片。通過公司研發團隊不斷探索、創新，目前閃測儀測量的拼接技術已經更好的融入到影像測量系統中，實現了同一測量模板，影像+閃測測量同時進行。
3、高精度線掃激光，無接觸掃描3D成像
可支持搭載高精度線掃激光測頭，無接觸掃描3D輪廓成像，抑制多重反射，能夠快速實現尺寸的精準批量測量。通過3D成像視圖，可觀察到產品形貌的微小特征，可實時輸出2D、3D圖像保存，支持2D、3D產品尺寸測量。
4、白光共焦測頭，斷面尺寸測量
Novator系列光學影像測量儀影像儀可搭載白光共焦測頭，通過單條掃描線，來評價輸出產品斷面的二維尺寸，實現精準數據測量。
5、自動對焦，測量一致性好
使用硬觸發式對焦模式，單向運動，一次對焦，消除人為誤差，保證多次測量一致性。

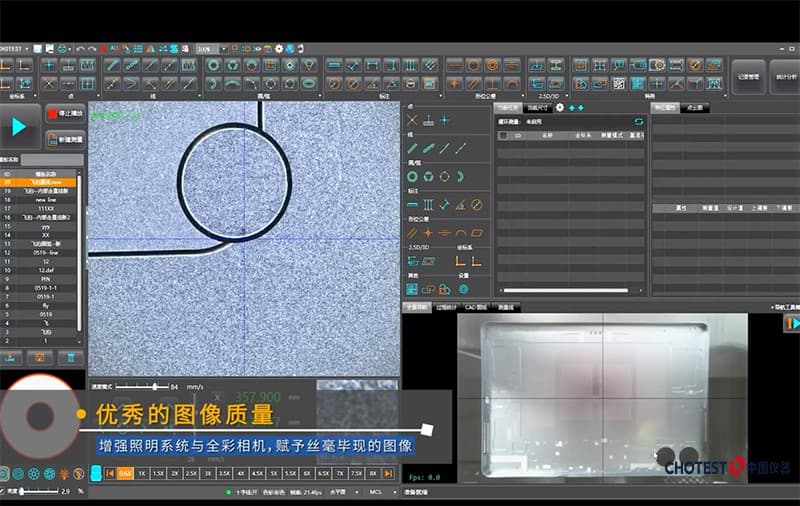

1.量測工具：掃描提取邊緣點、多段提取邊緣點、圓形提取邊緣點、橢圓提取、框選提取輪廓線、聚焦點、最近點等。
2.可測幾何量： 點、線、圓（圓心坐標、半徑、直徑）、圓弧、中心、角度、距、線寬、孔位、孔徑、孔數、孔到孔的距離、孔到邊的距離、弧線中心到孔的距離、弧線中心到邊的距離、弧線高點到弧線高點的距離、交叉點到交叉點的距離等。
3.構建特征：交點、中心點、極值點、端點、兩點連線、平行線、垂線、切線、平分線、中心線、線段融合、半徑畫圓、三線內切圓、兩線半徑內切圓等。
4.形位公差：直線度、圓度、輪廓度、位置度、平行度、對稱度、垂直度、同心度、平行度等形位公差評定。
5.坐標系：儀器坐標系、點線、兩點 X、兩線等工件坐標系；圖像配準坐標系；可平移、旋轉、手工調整坐標系。
6.快速工具：R角、水平節距、圓周節距、篩網、槽孔、輪廓比對、彈簧、O型圈等特殊工具快速測量。
7.支持公差批量設置、比例等級劃分、顏色自定義管理。

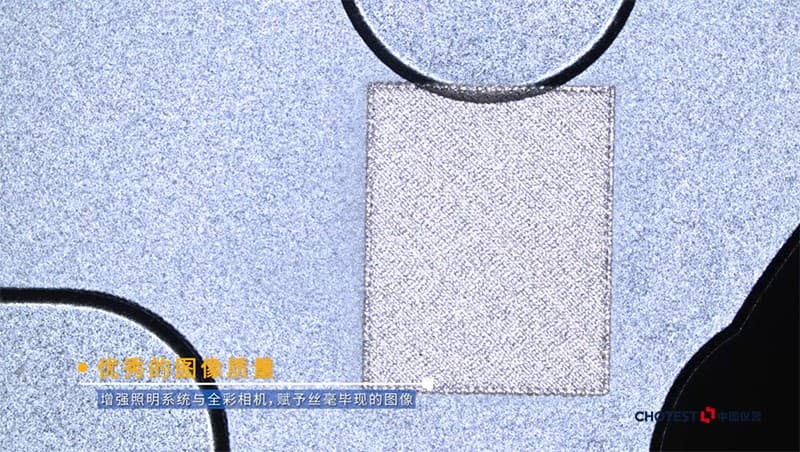

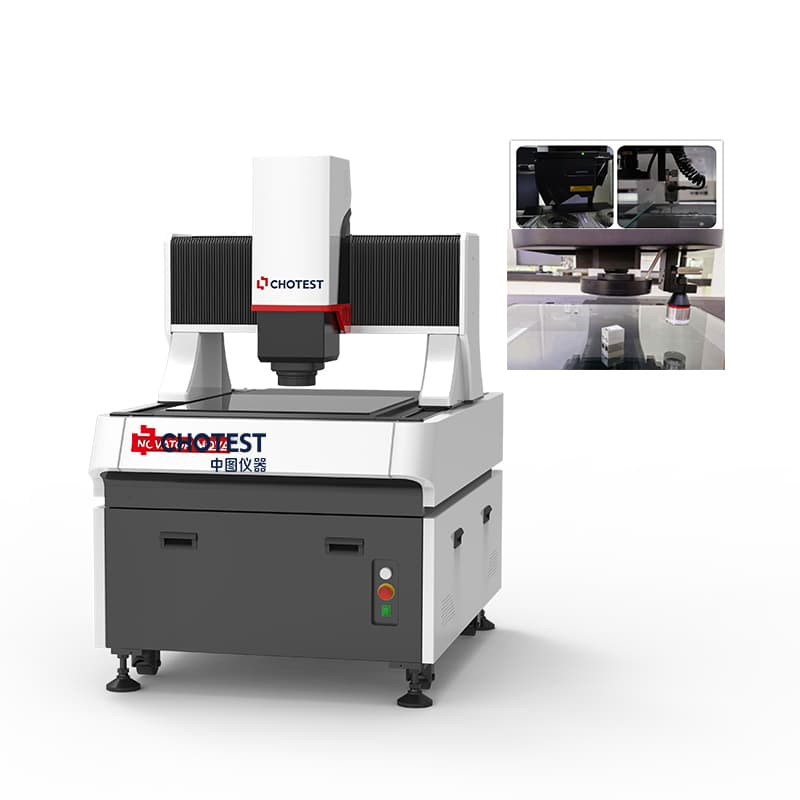

Novator系列光學影像測量儀影像儀適用于所有精密測量的應用領域，如機械、電子、儀器、五金、塑料等行業。尤其是全自動影像測量儀在測量一些弱邊緣特征(如過渡曲線、圓角加工等)時能完成自動抓取，在保證精度的前提下，可以自動抓取產品的邊界和表面，測量效率更高。光源一致校準，切換倍率時軟件自動補償光源亮度，使得切換之后仍然正常觀察。
| 型號 | Novator562 | |
|
行程范圍 |
X(mm) | 500 |
| Y(mm) | 6000 | |
| Z(mm) | 200 | |
| 結構形式 | 移動橋式 | |
| 圖像傳感器 | 高清彩色工業攝像機 | |
| 光柵顯示分辨率 | 0.1μm | |
| 鏡頭 | 13.3X電動連續變倍 | |
| 放大倍率 | 光學放大:0.6~8.0，影像放大:17~232X | |
|
檢測精度 |
X/Y軸 | ±(1.8+L/200)μm |
| X⊥Y軸 | ±(2.5+L/200)μm | |
| Z軸 | (2.8+L/200)μm | |
|
3D掃描成像測量 |
Z向測量范圍 | 5mm |
| 掃描寬度 | 30mm | |
| 重復精度 | ±1μm | |
| 測量精度 | ±0.1%F.S. | |
| 掃描速度 | 10~80mm/s | |
| 支持飛拍測量模式 | 支持 | |
| 支持導航相機 | 支持 | |
| 傳感器配置 | 選配，(1)接觸式探針；(2)白光共焦；(3)三角激光 | |
| 外形尺寸(mm) | 1050×1520×1700 | |
| 儀器重量(kg) | 1000 | |
