軟件運行從快速運動到停留抓取的過程大大增加了測量時間，降低了測量效率。Novator系列影像測量?jī)x器,二次元影像儀軟件新增的飛拍功能改變影像儀傳統運行方式，在平臺快速移動過程中完成特征抓取測量，無停留等待時間，產品的測量效率對比傳統設備效率提升了5~10倍。

性能特點

激光掃描成像、3D復合測量

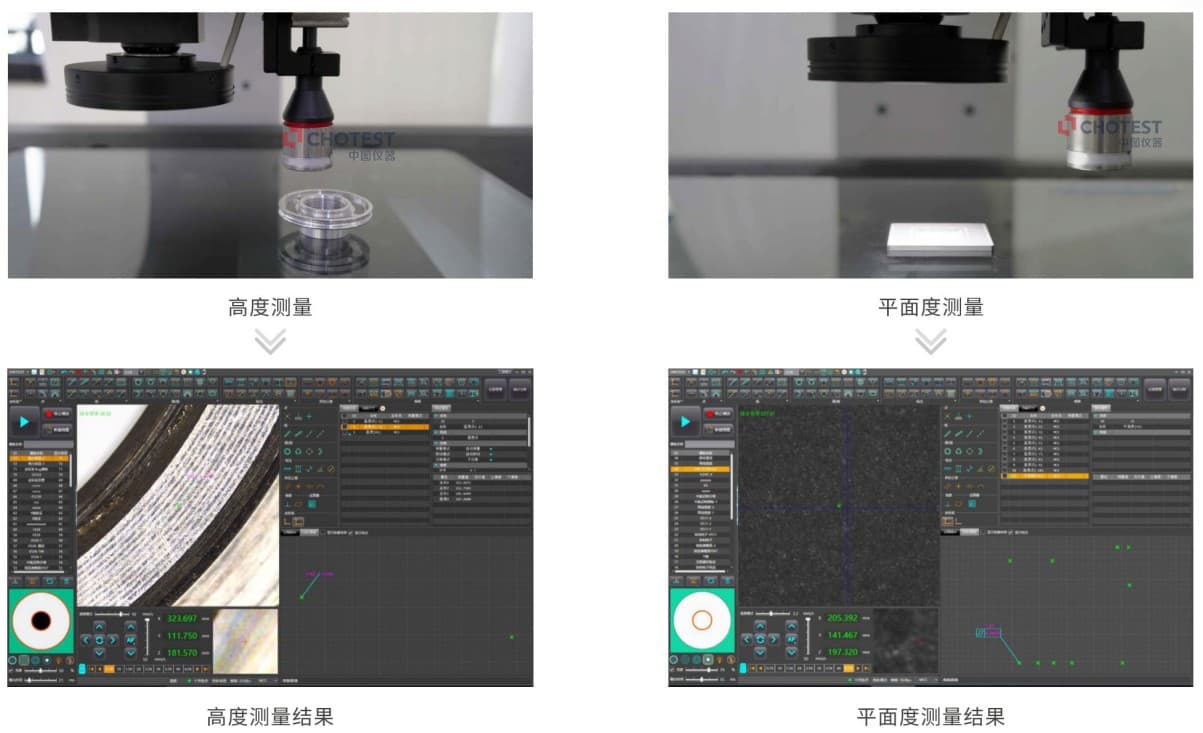

1.支持點激光輪廓掃描測量，進行高度方向上的輪廓測量。

2.支持線激光3D掃描成像，可實現3D掃描成像和空間測量。

3.VisionX測量軟件支持多種輪廓測量和3D空間測量，無縫連接2D/3D混合測量。

頻閃照明光源、高速硬件飛拍

1.具備頻閃照明光源，支持頻閃和普通雙模式。

2.支持飛拍模式測量，測量效率提升5~10倍。

3.融入中圖閃測儀的拼接測量功能，發揮綜合優勢。

可更換RGB表光、獨立升降表光

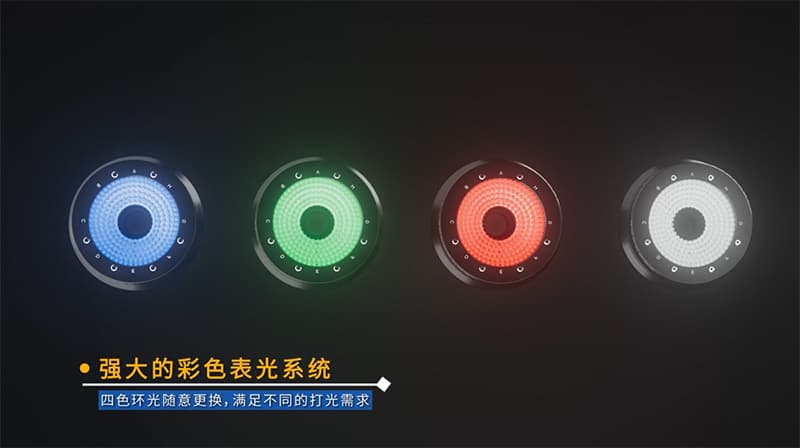

1.可更換RGB表光和白色表光，適應多種復雜顏色和材料表面。

2.表光可獨立升降，更好的觀察樣品表面。

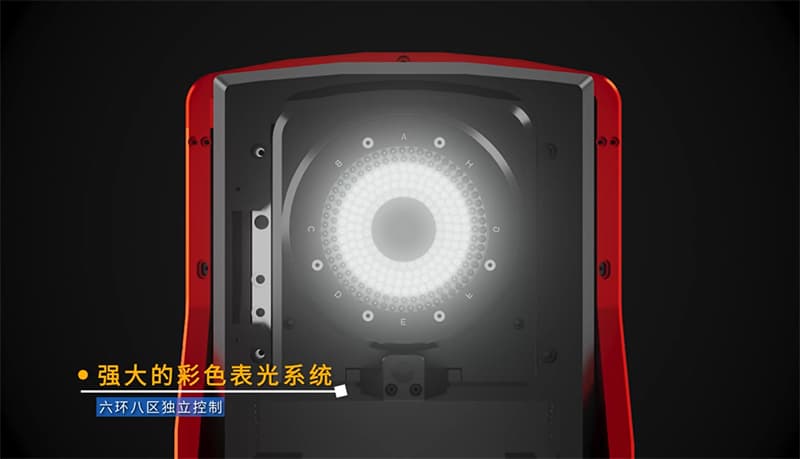

3.支持六環八分區表面光、透射光、同軸光分段編程控制。

自動測量，批量更快

1.程序匹配工件坐標系，自動執行測量流程。

2.支持CAD圖紙和Gerber圖紙導入，坐標系匹配測量。

3、CNC固定坐標系模式下，可快速精確地進行批量測量。

技術規格

*1 影像放大倍率為近似值，具體值與顯示器的尺寸和分辨率相關。

*2 在調焦位置，使用環境溫度為20°C±1°C時、載物臺上搭載重量為5kg以下、L為載物臺移動量。

*3 在環境溫度20°C±1°C，采用中圖標準器檢驗。

*4 需選配光學3D掃描測頭。

*5測量范圍5mm~40mm可選。

*6掃描寬度30mm~145mm可選。

*7在環境溫度20°C±1°C，采用中圖標準器檢驗，F(xiàn).S.為Z向測量范圍。

*8根據實際測量精度要求確定。

*9 可選配三種高度測量傳感測頭。

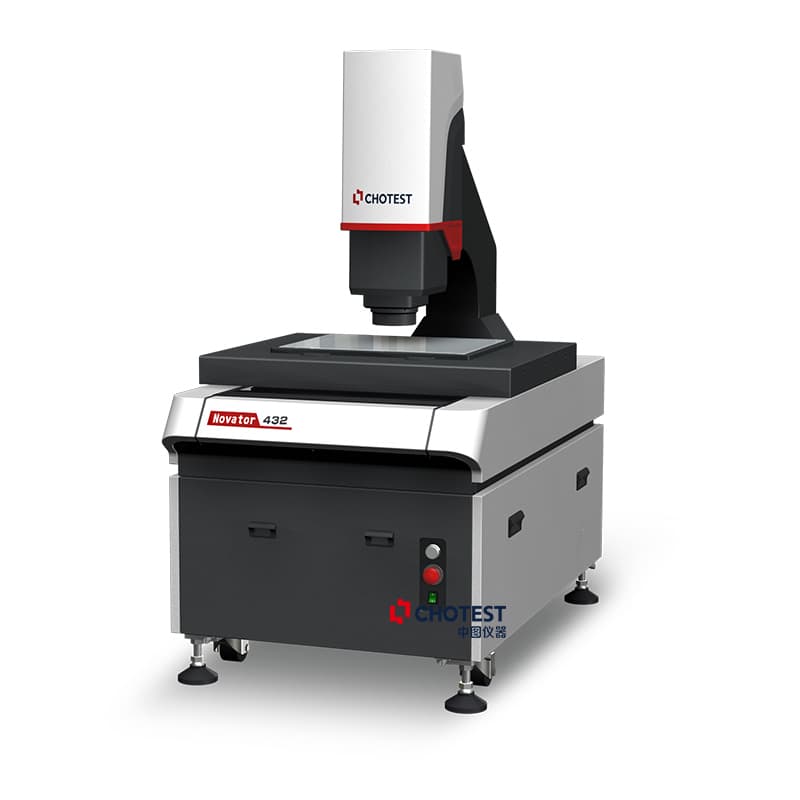

Novator系列影像測量?jī)x器,二次元影像儀采用高精度光學成像技術和計算機數字處理技術，能夠快速、準確地獲取三維物體表面形態信息，并進行精密的尺寸、角度等多項測量數據的分析和處理。可支持搭載高精度線掃激光測頭，無接觸掃描3D輪廓成像，抑制多重反射，能夠快速實現尺寸的精準批量測量。通過3D成像視圖，可觀察到產品形貌的微小特征，可實時輸出2D、3D圖像保存，支持2D、3D產品尺寸測量。

應用行業

機械、電子、模具、注塑、五金、橡膠、低壓電器，磁性材料、精密五金、精密沖壓、接插件、連接器、端子、手機、家電、計算機（電腦）、液晶電視(LCD)、印刷電路板（線路板、PCB）、汽車、醫療器械、鐘表、儀器儀表等。

測量對象

LCD、FPC、PCB、線路板、螺絲、彈簧、鐘表、手表、儀表、接插件（連接器、接線端子）、齒輪、凸輪、螺紋、半徑樣板、螺紋樣板、電線電纜、刀具、軸承、五金件、沖壓件、篩網、試驗篩、水泥篩、網板（鋼網、SMT模板）等。

測量元素

長度、寬度、高度、孔距、間距、厚度、圓弧、直徑、半徑、槽、角度、R角等。
