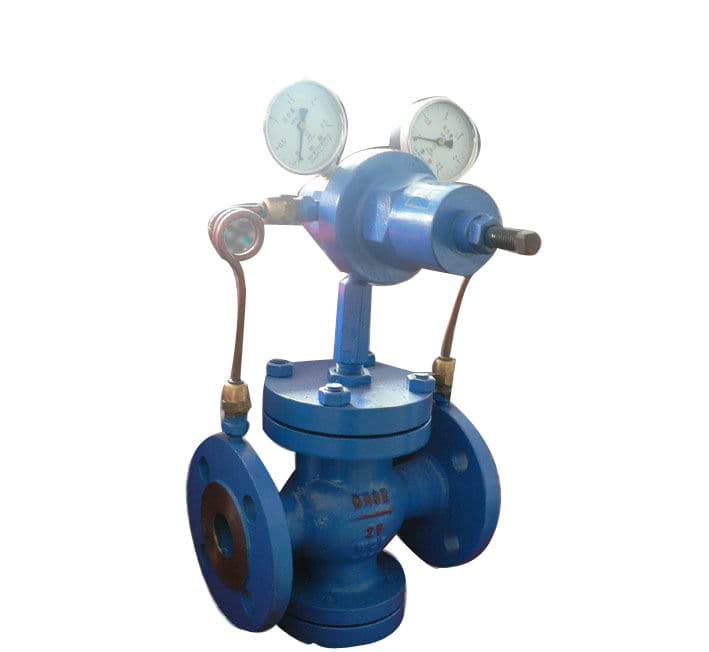

YK43X氣體減壓閥結構及用途：
博耐斯氣體減壓閥主要由主閥和導閥兩大部件組成。適用于工作溫度低于 80℃ 的空氣、氮氣、液化氣、氧氣、氫氣、燃氣等氣體管路上。使用時旋轉調節螺桿，頂開導閥盤，介質由閥前導管通過導閥腔進入主閥上蓋，促使介質壓力推動活塞，使主閥盤開啟，介質流向閥后，同時由閥后壓力進入導閥直接傳遞并作用于膜片下方與膜片上方壓力保持平衡狀態，達到減壓的作用。微信：sy1668
氣體減壓閥主要零部件材料：
| 零件名稱 |
材料 |
| 閥體、閥蓋、下蓋、 |
球鐵、碳鋼 |
| 導閥 |
銅或不銹鋼 |
| 活塞 |
銅 |
| 缸套、閥桿 |
不銹鋼 |
| 彈簧 |
硅錳鋼 |
| 膜片 |
丁腈橡膠 |
| 密封墊 |
丁腈橡膠或聚四氟乙烯 |
氣體減壓閥主要技術參數：
| 型號 |
YK43X-16Q |
YK43X-25 |
YK43X-40 |
YK43X-64 |
| 公稱壓力 |
1.6 |
2.5 |
4.0 |
1.6 |
| 殼體試驗壓力 |
2.4 |
3.8 |
6 |
2.4 |
| 出口壓力 |
≤1.6 |
2.5 |
4 |
≤1.6 |
| 適用介質 |
空氣、液化氣、氧氣 |
| 介質溫度 |
≤ 70℃ |
| 壓力特性偏差 |
穩定流動狀態下、當流量等參數不變時，進口壓力在080~105%的最高壓力（工作）范圍內變化，其出口壓力的偏差值4P1≤±P1 |
| 流量特性偏差 |
穩定流動狀態下，當進口壓力等參數不變時，流量在20~100%的最大流量范圍內變化，其出口壓力的偏差值4P1≤-10%P2 |
| 靜態特性偏差 |
穩定流動狀態下，當進口壓力和流量等參數的變化，所引起出口壓力的變化，其值4P1≤-10%P2 |
氣體減壓閥產品結構圖：
氣體減壓閥主要連接尺寸：
| 公稱通徑 |
L（mm） |
H(mm) |
H1(mm) |
| PN 10.16.25 |
PN40.64 |
PN10~64 |
PN10~64 |
| 20 |
160 |
180 |
240 |
75 |
| 25 |
180 |
200 |
245 |
80 |
| 32 |
200 |
220 |
250 |
85 |
| 40 |
220 |
240 |
265 |
100 |
| 50 |
250 |
270 |
280 |
115 |
| 65 |
280 |
300 |
300 |
135 |
| 80 |
310 |
330 |
310 |
145 |
| 100 |
350 |
380 |
330 |
165 |
| 125 |
400 |
450 |
355 |
190 |
| 150 |
450 |
500 |
375 |
210 |
| 200 |
550 |
550 |
410 |
245 |
| 250 |
650 |
650 |
440 |
274 |
| 300 |
800 |
800 |
480 |
314 |
| 350 |
850 |
850 |
520 |
355 |
| 400 |
900 |
900 |
560 |
395 |
| 500 |
1075 |
1075 |
595 |
430 |
| 600 |
1295 |
1295 |
680 |
515 |
氣體減壓閥的的安裝和維護應注意以下事項：
1、為了操作和維護方便，該閥一般直立安裝在水平管道上。
2、安裝時應注意使管路中介質的流向與閥休上所示箭頭的方向一致。
3、為了防止閥后壓力超壓，應在離閥出口不少于4M處安裝一個減壓閥。
