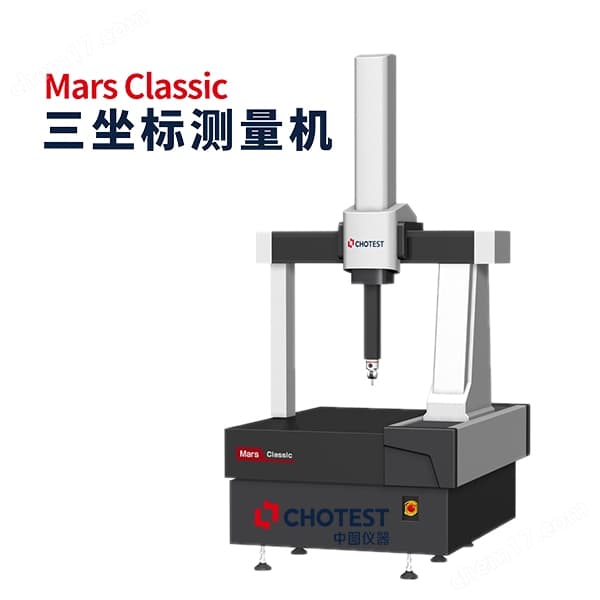

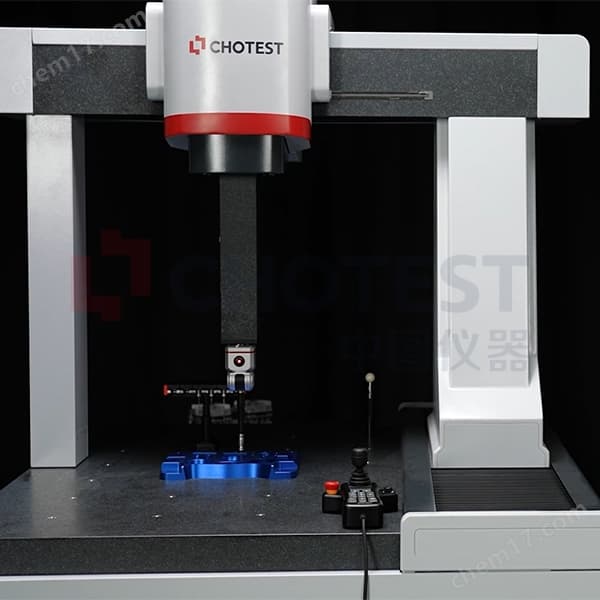

中圖儀器高精度高重復性三坐標測量機設計了多種型號，覆蓋了不同尺寸的工作空間和測量范圍，可以適應不同規模和類型的工件測量需求。無論是小型零部件還是大型結構，都能提供合適的測量解決方案。

主要特點

1.三軸均采用低熱膨脹系數的花崗巖導軌，機器具有良好的溫度適應性，抗時效變形能力。

2.環抱式氣浮布局，使機器在高效穩定運行的同時保持高精度。

3.關鍵部件一體鑄造成型，重量輕，強度高，提升機器精度及運動平穩性。

4.Z軸采用柔性平衡系統，降低摩擦阻力，提高Z軸運動精度。

5.采用高精度、高分辨光柵尺，確保機器高精度和長時間穩定。

6.高剛性傳動方式，保證機器傳動的平穩性和剛性。

7.開放式的工作臺面，具備良好的承載能力，以及開闊的測量視野。

8.氣壓檢測安全裝置，時刻監測Z軸不因斷氣而下墜，確保測座測頭使用安全。

中圖儀器自主研發的專業三坐標測量軟件，具有豐富的功能和直觀的用戶界面。用戶可以輕松進行測量操作、數據分析和報告生成，提高工作效率和數據處理能力。控制器、測頭測座、軟件全自主研發，安全可控。

測控部分

測控部分的配置可以根據需求進行選擇不同的型號和品牌。

1、控制器

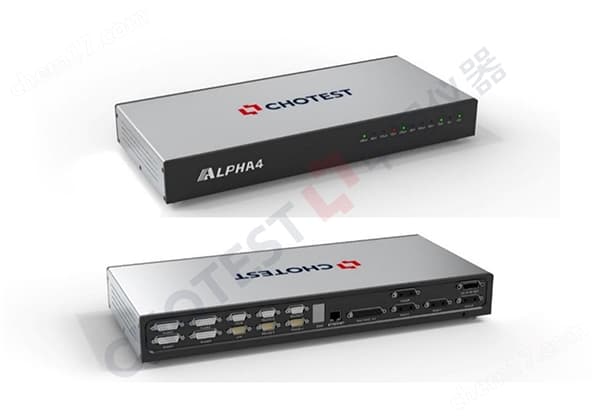

中圖Alpha系列控制器，是中圖自主研發的三坐標控制器，可以匹配中圖自己研發的測頭測座系統和主機系統。

性能特點：

全閉環直流伺服電機驅動控制技術，具有優異的伺服跟隨控制能力；

固態電子開關設計，無大功率繼電器，具有更小的體積和沖擊電流，更高的可靠性；

同步PWM控制技術和共模抑制設計，環路響應快，驅動效率高，發熱低；

微秒級速度前瞻軌跡規劃算法，實現高效平滑運動和高空間運動重復性；

控制器符合I++標準，能兼容市面上的主流測量軟件。

2、測座

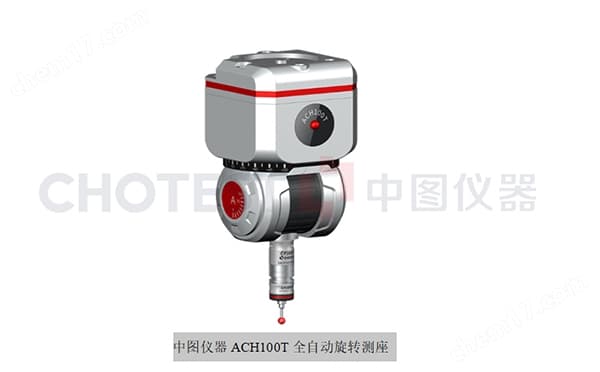

ACH100T全自動旋轉測座為中圖儀器自主研發的自動旋轉測座，可實現測頭在A 軸和B 軸以7.5 度為增量移動，該測座具有720個可重復定位空間位置，可配置長達300mm 加長桿。精度超進口測座。

性能特點：

測座能實現A角度0-105°，B角度-180°-﹢180°的運動；

測座采用精密的6點定位，實現測座的高定位精度；

關鍵零部件采用復合材料、高強度材料；

測座通過動態防撞、靜態防撞設計，確保測座的使用安全。

3、測頭

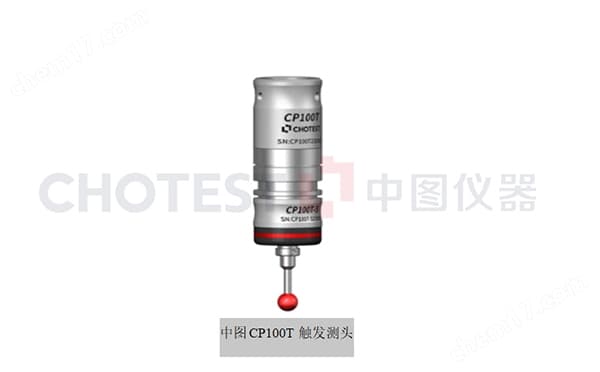

CP100T觸發測頭為中圖儀器自主研發的機械式觸發測頭，可以在空間5個方向進行觸發受力，經過長時間的反復對比測試，性能優于同類型進口測頭。精度高，穩定性好。

4、測量軟件

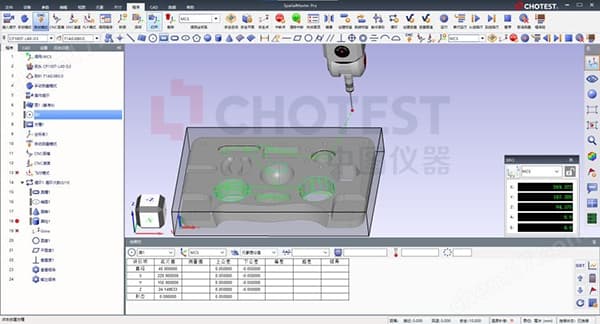

Power DMIS測量軟件是中圖儀器自主研發的三坐標測量分析軟件，擁有自主可控的核心技術。該軟件支持DMIS與I++標準協議，并通過了德國PTB認證。

選配件

1、冷干機

三坐標用氣源的初級空氣過濾，除水，除油，為三坐標本身所配置的精密過濾系統減輕壓力，有效延長測量機的使用壽命。

2、UPS穩壓電源

提供電壓及斷電延遲保護，防止客戶現場因?yàn)殡妷翰环€(wěn)定造成測量機元器件的損壞及防止因意外斷電造成正在測量過程中的數據丟失。

3、測頭更換架

由于被測工件的復雜性，在實際測量工作中不可能由一個探針完成所有的測量任務，更換架可對測量機測座上的測頭/加長桿/探針組合進行快速、可重復性的更換，在同一測量系統下對不同的工件進行自動化的檢測。

4、夾具

三坐標夾具使用在測量機上，利用其模塊化的支持和參考裝置，完成對所測工件的柔性固定。

5、打印機

打印機可用于將測量報告打印輸出。
