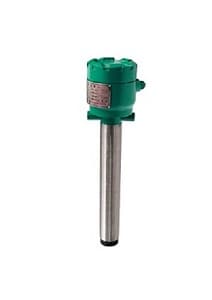

HCMF系列插入式電磁流量計簡介：

HCMF系列插入式電磁流量計是我公司采用上海華東理工大學研發的技術，結合內部研發團隊開發的中英文顯示的流量計，可靠性高、穩定性好、壽命長。我司借鑒華東測試研究院水流量裝置精華，請權威專家設計了一套國內目前專用于電磁流量計的生產設備和流量實流標定裝置，從而在軟件和硬件上都切實保證產品長期的高品質。HCMF系列智能電磁流量計顯示中英文，操作使用方便，大大減少了安裝使用維護的麻煩，讓客戶省心、安心。插入式電磁流量計是在管道式電磁流量計的基礎上發展起來的一種新型流量表。它在保留管道式電磁流量計優點的基礎上，針對管道式電磁流量計在大管道上安裝困難，費用大等缺陷，根據尼庫拉茲（NIKURADS）原理，電磁方法通過測量流體的平均速度，從而流體的體積流量。特別是采用帶壓開孔、帶壓安裝技術后，插入式電磁流量計可在不停水的情況下安裝，也可在鑄鐵管道，水泥管道上安裝。插入式電磁流量計的研制成功，為流體流量的檢測提供了一種新手段。在管網供水中，越來越多的流量計用于大用水戶計量、區域計量系統中，以減少漏失率。實現在管網中的漏耗監控，需要對用水量較低的夜間進行監測。插入式電磁流量計可以提供雙向的高精度測量，是漏損檢測的理想流量計。同時，杰出的重復性，保證只有真正的流量突變才被檢測用途：插入式電磁流量計主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體。插入式電磁流量計廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域。

HCMF系列插入式電磁流量計產品特點：

1、測量不受流體密度、粘度、溫度、壓力和電導率變化的影響；

2、測量管內無阻礙流動部件，無壓損，直管段要求較低；

3、系列公稱通徑DN15～DN3000。傳感器襯里和電極材料有多種選擇；

4、轉換器采用新穎勵磁方式，功耗低、零點穩定、精確度高。流量范圍度可達1500：1；

5、轉換器可與傳感器組成一體型或分體型；

6、轉換器采用16位高性能微處理器，2x16LCD顯示，參數設定方便，編程可靠；

7、流量計為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量；可顯示．莊、反流量，并具有多種輸出：電流、脈沖、數字通訊、HART；

8、轉換器采用表面安裝技術(SMT)，具有自檢和自診斷功能

9、插入式電磁流量計在大管道流量檢測中，安裝簡單，不需斷流，現場可帶壓開孔，具有絕對的安裝優勢與價格優勢。

10、適用于水，污水，酸，強堿等導電率在> 5 μ s/cm以上的液體流量檢測，導電率的變化不影響性能的改變，極強的適應流體復雜變化。特別是用于供排水管道的流量測量。

11、流量計無機械可動部件，轉換器采用優化設計，結構緊密，容易電氣安裝，轉換器和傳感器具有互換性，可自由變更測量范圍（0.5m/s-10m/s)

12、流量的測量只與插入深度有關，故該流量計通用性廣，互換性強。一種型號就可適用于各種規格管道的流體測量要求。可與任何標準二次儀表連接。

13、量程自動切換功能。流量計在流量范圍變化時，量程可自動切換，保證全量程范圍內準確測量。

14、正反流向計算功能。用戶可選擇正向計量或反向計量（出廠為正向計量）

15、上下報鳴。用戶可根據實際需要設定上下限瞬時流量，當流量超過上限或下限設定值時蜂鳴器報鳴或有繼電器輸出（用戶可選）

16、空管報鳴。在工作狀態下，當流量計測量管內空管，瞬時流量為零，右上顯示報鳴。

17、斷電保護。流量計的運算結果和用戶設定的參數在斷電后不會消失，EEPROM可保護設定參數和累計值。

18、小信號切除功能。用戶可通過顯示面板設置下限電壓和下限流量，從而切除干擾小信號流量。

19、儀器應用“自動歸零”原理，消除電化學干擾信號，零點穩定

20、為管道內徑大于300mm以后客戶省錢、省力

21、供電方式多元化、有電池供電帶通訊、220V供電，24V供電；

22、采購多電極結構，不需要接地環，體積小、重量輕、安裝方便，維護量??；

23、帶球閥的可調式，實現了不斷流即可安裝、拆卸，方便用戶維護、檢修。

24、轉換器和傳感器具有多種防護等級及安裝方式，有適用于潛水安裝的IP68

HCMF系列插入式電磁流量計產品參數：

流速測量范圍：（0.05-10）m/s

測量管道直徑：DN（100-3000）mm

公稱通徑: DN300-DN3000

測量精度：0.5級，1.0級，1.5級

精確度: ±1.5% ±1.5%

測量精度：0-0.1m/s:2.5%   0.1-0.5m/s:2.0%   0.1-10m/s：1.5%

級工作壓力：<1.6MPa

耗電功率：<20VA

功率：6.5VA

電源：220VAC(90-245V   50/60Hz);   24vdc(20-36V)

被測液體導電率:> 5 μ s/cm

拆裝方式: 斷流后拆裝 不需斷流，關閉球閥后即可拆裝

可測最低流速: 0.1米/秒

量程比: 1:20，可按客戶要求訂制

顯示器: 可選輸出信號: 4-20mA

通訊接口: 可選RS485

供電電源: 220VAC,允差15%或+24VDC，紋波≤5%

防爆等級: 可選Exd[ia]qIICT5

防護等級：IP65（一體）   IP68（分體）

測量體（傳感器）材質: 304不銹鋼

測量元件（電極）材質: 316L不銹鋼

結構形式：一體式、分體式

流量范圍：0.1-10m/s

導電率：> 5 μ s/cm

直管段：前5DN   后3DN

介質溫度：-20-120℃

環境溫度：-20-60℃

測量介質：導電流體（液體、漿液）；

環境濕度：IP65：10%~90%；IP68不作要求。

HCMF系列插入式電磁流量計安裝：

安裝方法：傳感器安裝上游直管段不低于5D（D：管徑），下游直管段不低于2D

一）垂直安裝，傳感器插入管道時應與管道斷面的垂直直徑夾角小于5°，適用于測量管道振動小的清潔介質。

二）傾斜安裝，其傳感器的軸線與被測管道的軸線夾角為45°，適用于大管徑且測量介質中含有其它雜質的液體流量測量，該安裝方式水阻小，不宜纏掛。

插入式電磁流量傳感器插入點有兩種方法：一是插入到被測管道的中心軸線上，二是插入到管道內壁為管道的0.25D處。

傳感器的安裝：

1、清理被測管安裝底座的焊渣和毛刺。

2、關掉上游流量控制閥門或采用低壓供水。

3、將DN50球閥安裝到安裝底座上。注意球閥的長空腔向上，檢查球閥是否能全開全關、將壓緊螺紋座、壓緊螺母和橡膠密封圈安裝到球閥上。松開定位螺母。將傳感器插入桿通過球閥插入被測管道，同時應注意傳感器方向標志桿指向應和流體流向一致。
