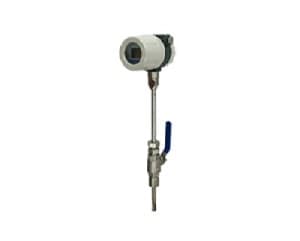

插入式熱式氣體質量流量計簡介：

插入式熱式氣體質量流量計是利用熱傳導原理測流量的儀表。該儀表采用恒溫差法對氣體質量流量進行準確測量，具有體積小、數字化程度高、安裝方便，測量準確等優點。傳感器部分由兩個基準級鉑電阻溫度傳感器組成，采用橋式環路，一個傳感器測量流量溫度，另一個傳感器維持高于流體溫度的恒溫差，可以在高溫和高壓條件下進行流量測量。熱式氣體質量流量計是利用熱擴散原理測量氣體流量的儀表。傳感器由兩個基準級熱電阻(RTD)組成。一個是速度傳感器RH，一個是 測量氣體溫度變化的溫度傳感器RMG。當這兩個RTD置于被測氣體中時，其中傳感器RH被加熱，另一個傳感器RMG用于感應被測氣體溫 度。隨著氣體流速的增加，氣流帶走更多熱量，傳感器RH的溫度下降。熱式氣體質量流量計特點：安裝方便，維修簡單雙向檢測，防振動多至24點流量測量輸出模擬量的校正多點非線性曲線修正寬量程比100：1 流量與溫度同時檢測，切換顯示大口徑小流量測量，可做泄露檢測采用專有技術“雙平衡結構”封裝傳感器專有高濕、高溫算法，介質溫度可達500℃ 直接質量流量檢測，無需溫度壓力補償管段式熱式氣體質量流量計：管段式熱式氣體質量流量計出廠時已配備和現場管道內徑相同的工藝管道。與現場管道的連接方式為法蘭連接或螺紋連接。法蘭標準 符合國標GB/T9119-2000。管段式傳感器適用管道直徑：DN15～2000mm。

插入式熱式氣體質量流量計產品特點：

常規測量口徑：DN10-DN80；

直接顯示氣體的質量流量或者標準體積流量；

可以用于氣體檢漏；

可實現待壓安裝，維修方便，維護簡便；

數字化設計，整體數字化電路測量，測量準確；

采用RS-485通訊，可以實現工廠自動化、集成化

寬量程比，可測量流速高至100Nm/s，底至0.5Nm/s的氣體，

抗震性能好使用壽命長，傳感器無活動部件和壓力傳感部件，不受震動對測量精度的影響。

插入式熱式氣體質量流量計應用領域：

● 氧氣、氮氣、氫氣及多組分氣體測量。

● 高爐煤氣、焦?fàn)t煤氣測量。

● 煙道氣測量。

● 沼氣、水處理中的曝氣測量。

● 壓縮空氣測量。

● 天然氣，液化氣，火炬氣，等氣體流量測量

● 電廠高爐的一次風、二次風流量測量

● 礦井下通風或排風系統流量測量

●燃?xì)膺^程中空氣流量測量

●煙囪排出的煙氣流量（速）測量（CEMS）

●煅燒爐煙道氣流量測量

●水泥、卷煙、玻璃廠生產過程中氣體流量測量

●溶劑回收系統中氣體流量測量

●半導體芯片制作過程中氣體流量測量

●啤酒生產過程中二氧化碳?xì)怏w流量測量

●加熱通風和空調系統中的氣體流量（速）測量

●燃煤鍋爐中燃燒氣體流量測量

●礦井下通風或排風系統中流量（速）實時檢測

插入式熱式氣體質量流量計應用場合：

1、公用工程---電﹑氣﹑ 水處理的監控管道的氣體；通用系統；沼氣；煤氣；天然氣；液化氣；鍋爐預熱空氣

2、石油與天然氣工業能量交換；填井氣回收； 燃?xì)庥嬃浚粴怏w質量分析；泄漏氣測試；天然氣測量；火炬氣的監控

3、電力行業燃料系統中氣體分配過程中的氣體測量；鍋爐及輔助系統中各種氣體的測量；燃?xì)鉅t中氣體測量；氫氣測量；電廠高爐的一次風、二 次風的測量

4、化學行業煙氣循環監測；采樣系統中氣體流量計量；引風機的氣體流量計量；化肥廠氨氣測量 ；電池工廠各種氣體流量測量

5、冶金行業鋼鐵廠加氣測量；煉鐵廠高爐煤氣的測量；焦化廠焦?fàn)t煤氣的測量；軋鋼廠加熱爐燃?xì)猓ǜ郀t煤氣、焦化煤氣、天然氣等）的測量控 制；熱處理淬火爐等的氫、氧、氮等氣體的控制

6、紙漿與造紙行業廢水處理系統中氣體的測量；煙道流量監控；鍋爐回收二次/三次空氣；鍋爐的燃?xì)夂涂諝馑惋L(fēng)測量

7、食品及醫藥行業加工操作中新鮮空氣的加入；啤酒廠中的二氧化碳處理；瓶子消毒器中的熱空氣的流量；熱氧化過程中氣體流量測量；通風系統；鍋 爐進氣﹑廢氣﹑過程控制

8、環保沼氣利用過程中的氣體測量；氣體處理過程中氣體測量；污水處理過程中曝氣池的氣體測量；煙筒煙道排氣監測SO2和NOX的排量

9、其他行業工廠壓縮空氣測量；煤粉燃燒過程粉/氣配比控制燃料；水泥工業豎式磨粉機排放熱氣流量控制

插入式熱式氣體質量流量計產品參數：

傳感器材質：304不銹鋼；

準確度：±2%；

轉換器形式：一體式，分體式；

轉換器溫度 ：-20℃- +45℃；

工作溫度：-40℃ - 510℃

環境溫度：-40℃ - 85℃

一次表防護等級： IP67；

顯示： 一體型：8位字段式加24個提示符；

傳感器工作溫度： 常溫：-10℃~100℃，高溫：10℃~200℃；

供電電源： 一體機（DC24V或者AC220V≤18W）， 分體式（AC220V≤19W）；

輸出信號： 4-20MA信號輸出，RS485通訊，MODBUS協議；

公稱壓力： DN10-DN65：1.6MPa

           DN80-600:1.0MPa

           DN600以上0.6MPA（目前我公司最高只能做到1.6MPA）；

連接方式： 螺紋連接，法蘭連接

適用介質：與不銹鋼相兼容的一切氣體

測量范圍：0.05 - 120m/s

濕度：小于90%RH

壓 降：對于直徑大于或等于3英寸的管道可以忽略不計

電源要求： 18 - 30VDC最大600mA 180 - 230VAC最大2.5W 100VAC最大3.15W

響應時間：≤850ms

外殼材料：壓鑄鋁，A2/A4

可選探頭材料：316L，鉭，鈦等

可選球 閥：316L

緊壓接頭：316L/304

法 蘭：316L/304

報警輸出：繼電器常開觸點容量220AC/3A或24VDC（只針對流量值的報警輸出）、可以溫度輸出

顯 示：寬屏LCD顯示，參數及變量可通過面板上按鍵設定（帶密碼保護）

防護等級：IP65（不同廠家不同等級）
