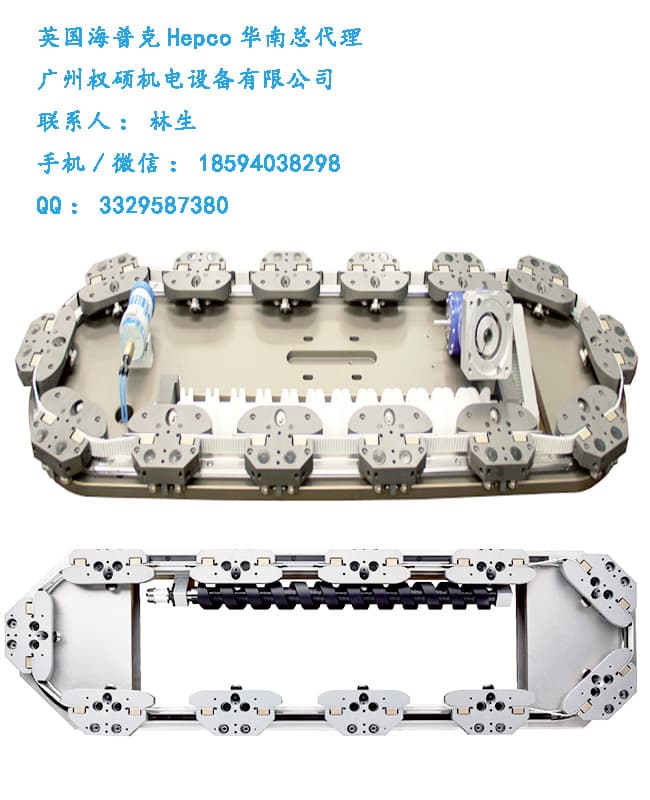

Hepco海普克—DTS2高速環形導軌系統

一、 構造組成

DTS2高速環形導軌系統主要包括軌道系統、驅動系統、傳動系統、支撐系統等四大部分；

軌道系統：V型圓弧導軌、V型直線導軌；

驅動系統：伺服電機、減速機等；

傳動系統：螺桿、螺桿支撐軸承、同步帶輪、鋼絲同步帶、張力彈片、滑座板、皮帶導向型材、V型滾輪軸承、滾輪軸承、帶夾及調節器等；

支撐系統：端板、軌道支撐梁等。

導軌、軸承、彈片和緊固件均可使用不銹鋼材質，滑座板可用鋁合金材質和食品級耐腐蝕涂層。

二、 工作原理

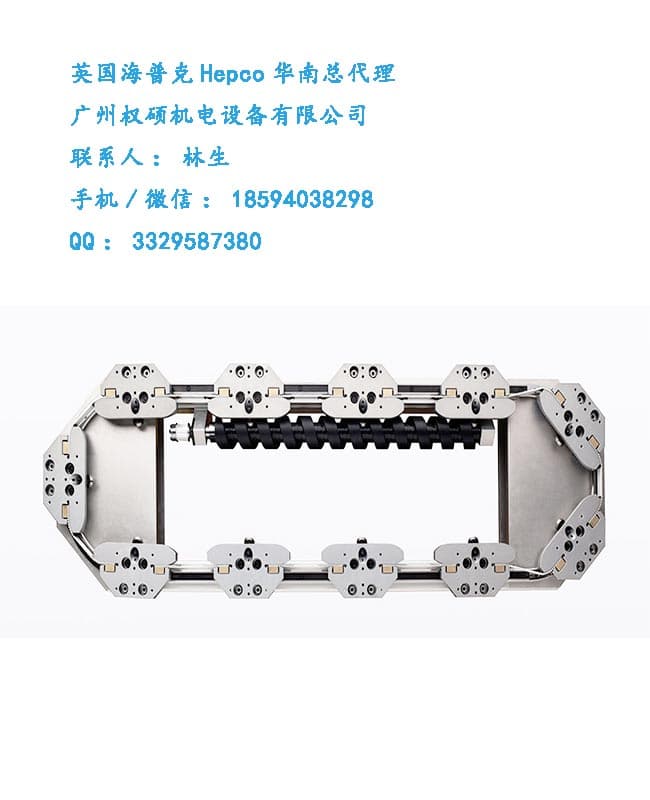

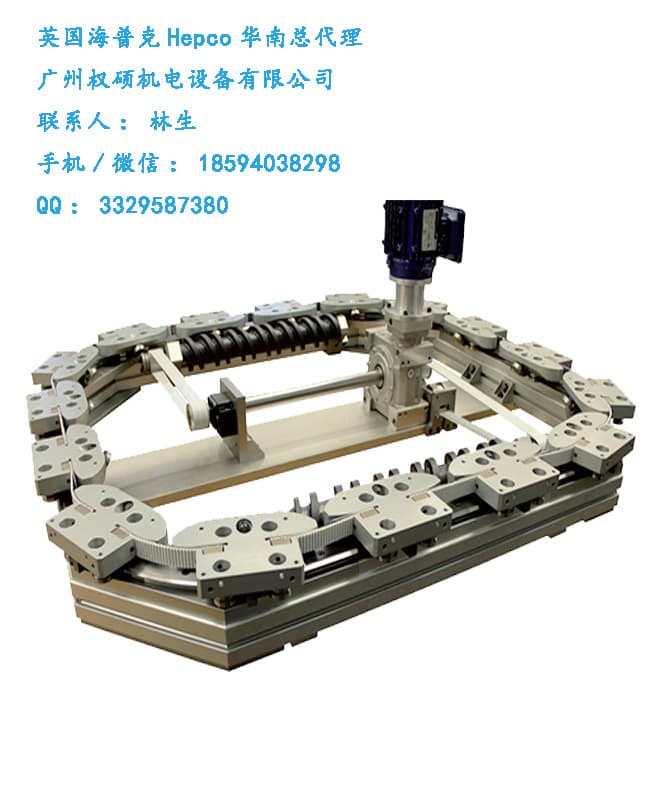

Hepco海普克—DTS2高速環形導軌系統采用回轉螺桿，以螺桿嚙合滑座板上的滾輪從而拖動整列承載滑座圍繞著直線導軌和圓弧導軌的閉環軌道做環形循環運動。

DTS2高速環形導軌系統適用于連續性運動和間歇性運動，可經過預編程將滑座停止在系統中的任何位置或多個位置?；乳g距定位，并以鋼絲同步帶連接，伺服電機通過螺桿，螺桿帶動滑座，實現多個滑座的同步傳動，可精定位承載滑座，客戶可在滑座精定位后進行其他操作。

三、 規格型號

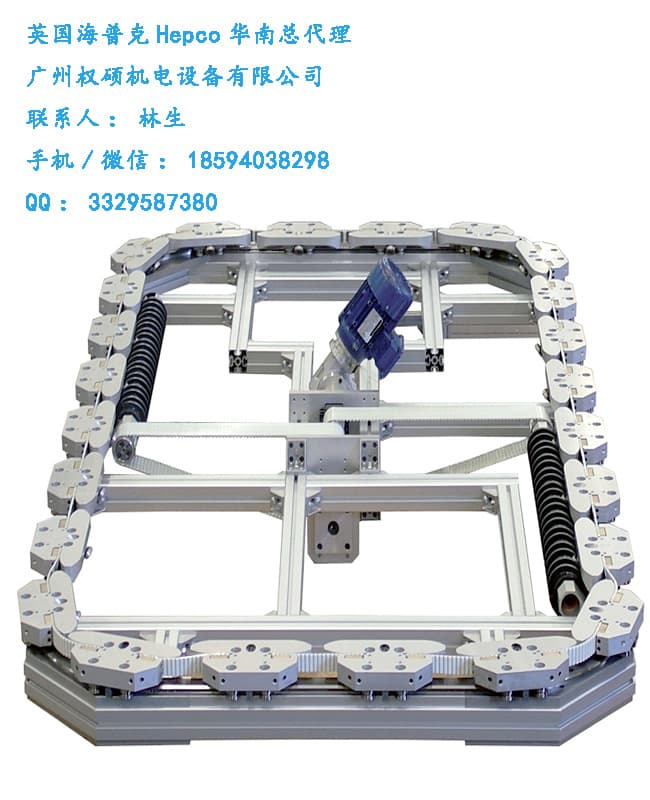

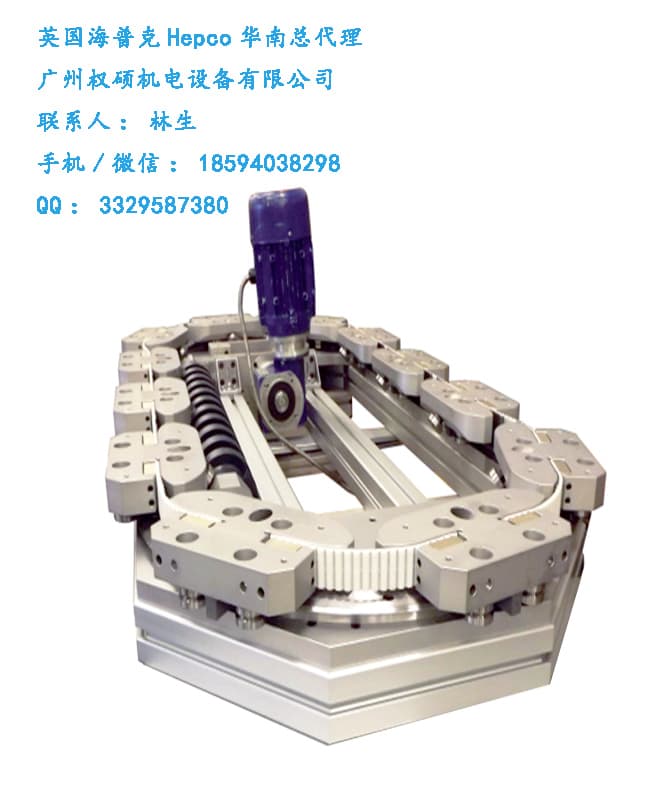

DTS2環形導軌系統布局方式主要有兩種，橢圓形和矩形，傳動方式為螺桿傳動，常用的規格為DTS2-25-351、DTS-44-612、DTS-76-1033等。

四、 技術參數

·通過聚氨酯鋼帶連接滑座，螺桿驅動提供強大的驅動力，至少要有一段直線導軌必須超過滑座板的蕞小長度以滿足螺桿驅動。

·螺桿安裝在直線導軌段，滑塊在弧形導軌段和直線導軌段的速度是相同的，使系統運動變得更加平滑，速度更加均勻平穩；DTS2環形導軌系統更適用高速應用，線速度可達3m/s。

·系統重復定位精度為0.1-0.2mm，如需更高的定位精度可通過一個輔助滑座定位桿系統來實現。

·DTS2-25-351、DTS2-44-612、DTS2-76-1033中的每個滑座正常工作負荷分別為200N、400N和800N，滑座標準長寬分別為165*90mm、200*130mm、320*200mm，標準工位間距235-600mm，直線導軌長度分別為450mm、600mm、850mm。

五、 應用場合

·紙盒包裝及灌裝、食品工業灌瓶及封口、自動化零件裝配、醫療設備旋轉、旋轉切割、旋轉檢測、旋轉焊接、旋轉噴涂、旋轉鉆孔、分揀、貼標、顯影、印刷、涂膠、包裝、層壓、換刀裝置、組裝系統等；

·電子連接件裝配、食品自動灌裝及包裝、零件性能測試、手機蓋印刷、手機電池自動裝配、齒輪箱自動裝配、硬盤自動鎖螺絲、電子零件手動裝配、液壓手動裝配、加工中心自動換刀機構、玻璃切割等。
